4 Montage en installatie opdak
18 Montagehandleiding auroTHERM exclusiv 0020077988_03
Aantal
A B C D E
VTK
570/2
VTK
1140/2
1 1
1663 * /
1638 **
100 -
200
VTK
1140
997 -
1197
‑‑‑‑‑
VTK
570
507 -
607
2104
5006
1 2
3501
1 3
4898
1 4
6295
1 5
7692
1 6
8382
▶ Let bij de ankers op voldoende speling.
– Voormontagemaat (*): = afmontagemaat (**) + 20-
25 mm

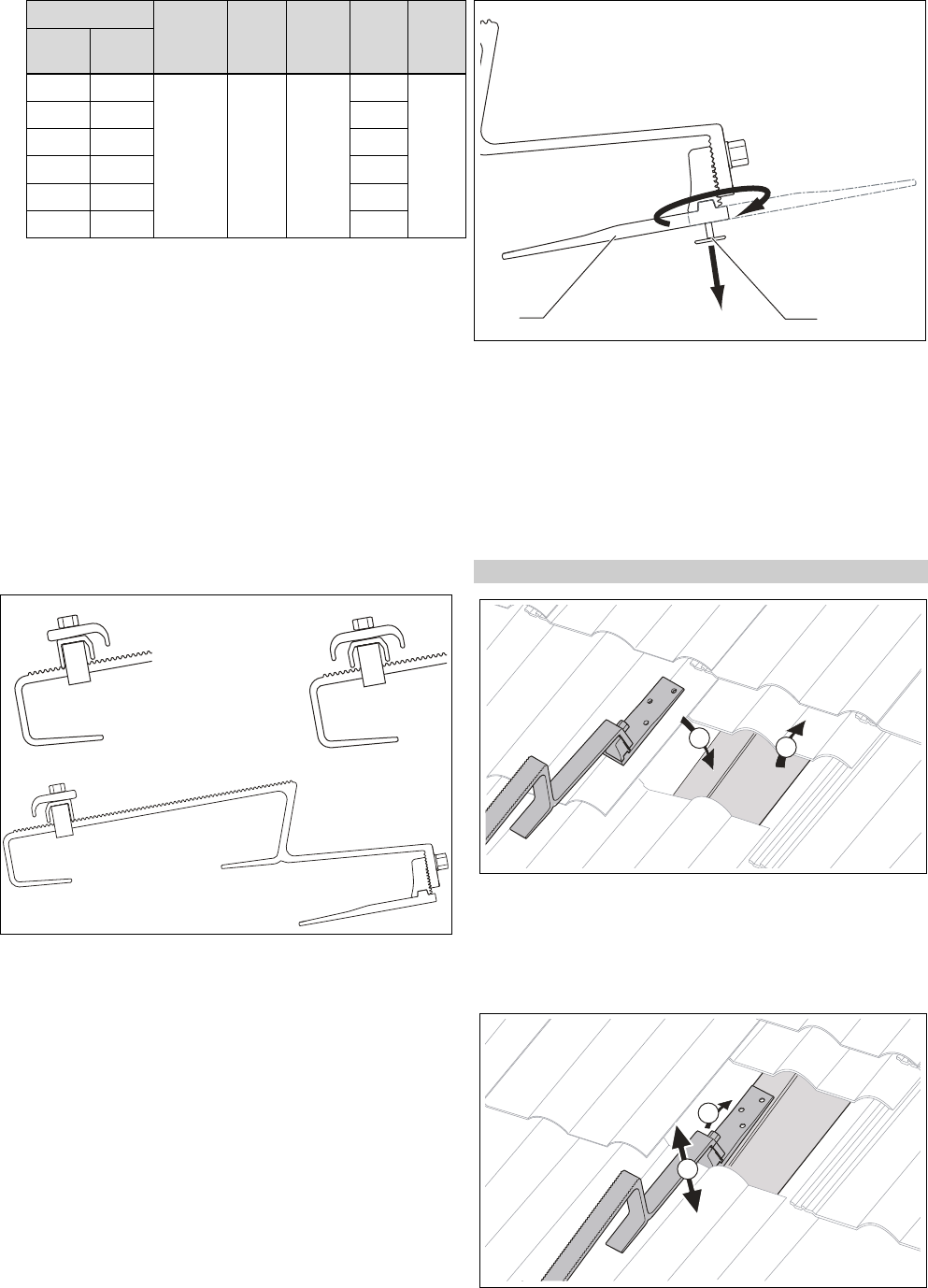

4.2 Montage uitvoeren
De montagestappen en aanwijzingen in deze handleiding
zijn voor beide veldschikkingen geldig. Wijken in bepaalde
gevallen de montagestappen van elkaar af, dan wordt hier
expliciet op gewezen.
4.2.1 Dakankers monteren
4.2.1.1 Type P (voor dakpan) monteren
1
3
2
1 Onderste dakanker
2 Bovenste dakanker
3 Middelste dakanker
1. Gebruik de getoonde bovenste, middelste en onderste
dakanker type P.
A
2
1
B
5 mm
2. Bevestig het dakanker type P naar keuze aan het
dakspant (A) of aan de daklat (B).
3. Maak hiervoor de schroef (1) aan het onderste deel van
het dakanker met de bijgeleverde bit los en draai de
schroef er ca. 5 mm uit.
4. Als u het dakanker aan het dakspant wilt bevestigen,
draai dan het onderste deel (2) naar buiten (A).
5. Als u het dakanker aan de daklat wilt bevestigen, draai
dan het onderste deel (2) naar binnen (B).
Voorwaarden: Bevestigingstype: aan dakspant
1
2
▶ Leg de afstanden van de dakankers vast. (→ Pagina 16)
▶ Leg op de desbetreffende plaats het dakspant of de
daklat vrij (1).
▶ Positioneer het dakanker (2). Let hierbij op de correcte
positie van het bovenste, middelste en onderste dakan-
ker.
3
4
▶ Maak de bovenste schroef zo ver los tot het dakanker in
de hoogte versteld kan worden (3).
