Installation Instructions

Montage en installatie opdak 4
0020077988_03 auroTHERM exclusiv Montagehandleiding 21
4.2.2 Collectoren monteren
Gevaar!
Lichamelijk letsel en materiële schade
door het vallen van een collector!
Een collector kan bij ondeskundige bevesti-
ging vallen.
▶ Trek de klemelementen vast.
▶ Controleer de reglementaire spanning
door aan de klemstenen te schudden.
▶ Als een klemsteen bewogen kan worden,
draai dan de moer vast.

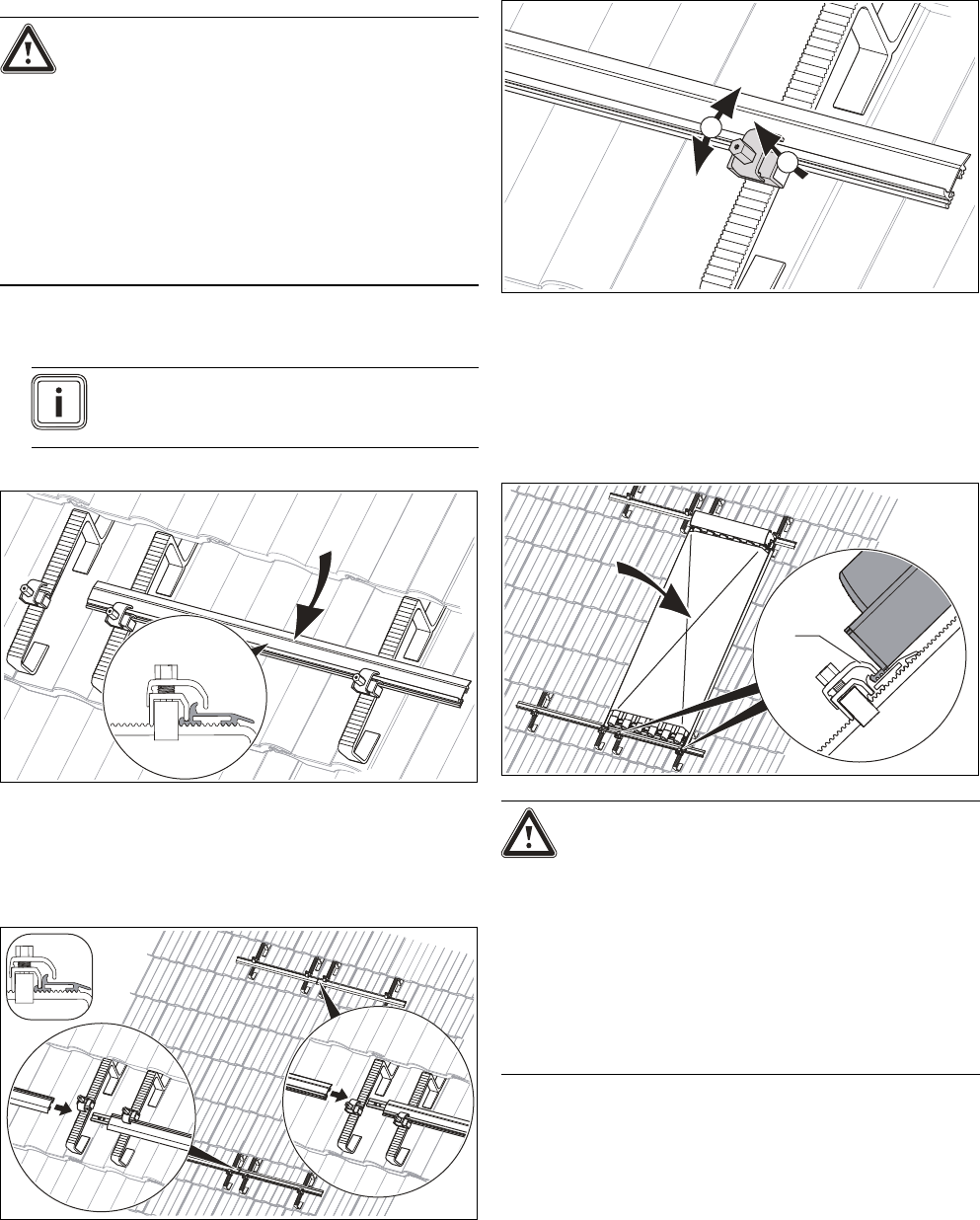

1. Monteer de collectoren op het dak, zoals in de volgende
hoofdstukken aangegeven.
Aanwijzing
Montagerails en klemelementen kunnen
niet tegelijk bewogen worden.
Montagerails monteren
2. Bevestig de montagerails met de klemelementen aan de
dakankers.
3. Positioneer de onderste rail zo ver mogelijk onderaan
op het dakanker.
Montagerails verbinden
4. Steek de verbindingselementen aan de zijkant in de
montagerails tot ze voelbaar vastklikken.
5. Verbind de montagerails met elkaar.
6. Bevestig de montagerails met de klemelementen aan de
dakankers.
Montagerails uitbalanceren
1
2
7. Bevestig de montagerails horizontaal.
8. Compenseer eventuele hoogteverschillen door het ver-
schuiven van de klemelementen.
9. Trek hiervoor het klemelement naar boven (1), ver-
schuif het (2) en laat het opnieuw los om vast te klik-
ken.
Collector aanbrengen en inhaken
1
Gevaar!
Gevaar voor verbranding!
De collectoren worden bij bestraling door
de zon binnenin zeer heet, tot 300 °C.
▶ Vermijd het werken in felle zon.
▶ Dek de collectoren af voordat u met het
werk begint.
▶ Werk bij voorkeur in de ochtenduren.
▶ Draag geschikte veiligheidshandschoe-
nen.
10. Plaats de collector op de onderste montagerail (collec-
tor boven).
11. Haak de collector aan de klemelementen in.
12. Zorg ervoor dat de bovenste klemsteen (1) van het kle-
melement boven de rail van de collector ligt.
13. Trek de klemelementen van de onderste montagerail
vast.
– Werkmateriaal: Schroefsleutel SW 13
