Montage en installatie opdak 4
0020077988_03 auroTHERM exclusiv Montagehandleiding 23

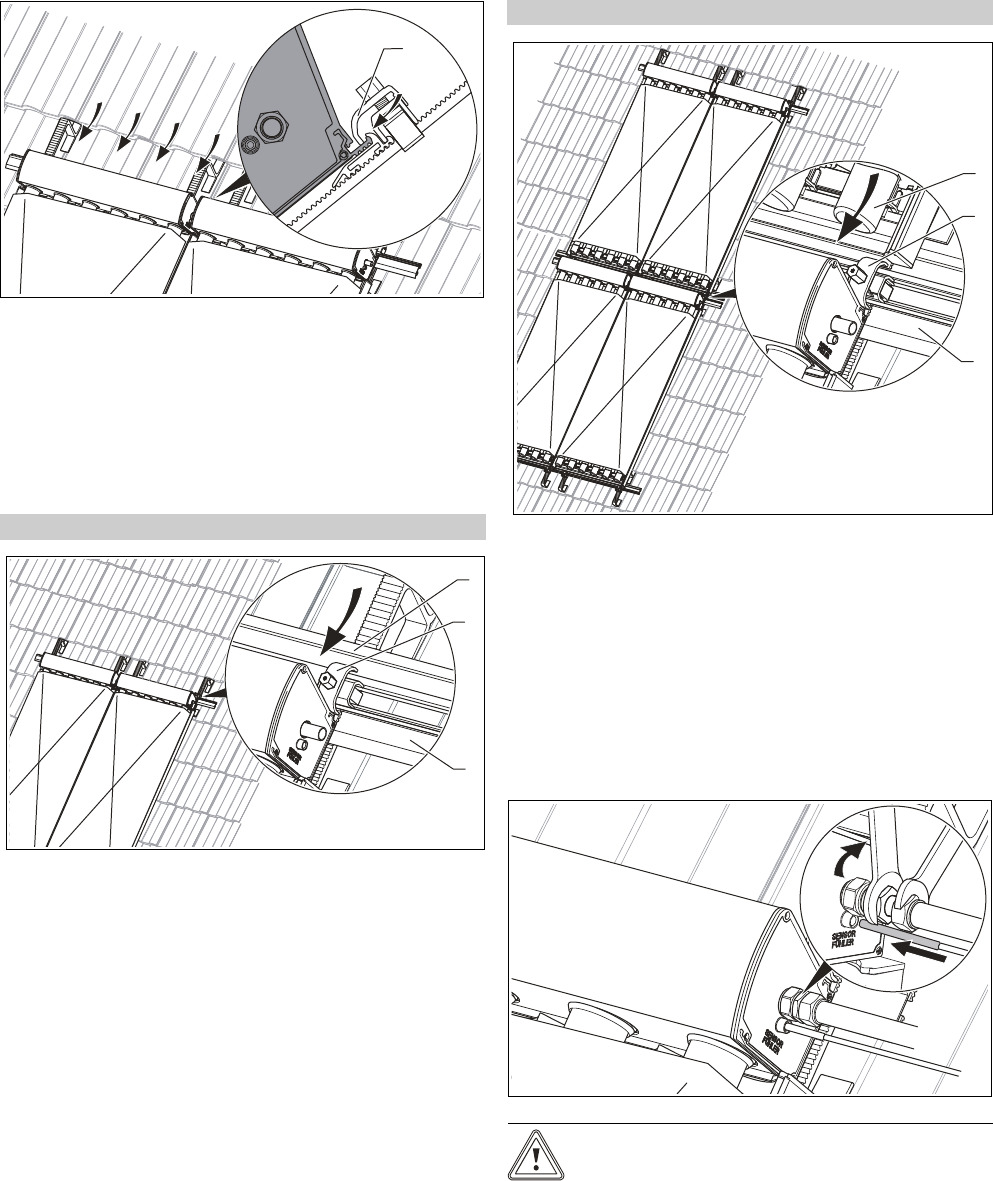

Bovenste montagerails positioneren
1
25. Schuif de bovenste montagerails afsluitend tegen de
collectoren.
26. Zorg ervoor dat de bovenste klemstenen (1) van de
klemelementen boven de rails van de collectoren liggen.
27. Trek de klemelementen van de bovenste montagerails
vast.
– Werkmateriaal: Schroefsleutel SW 13
Middelste montagerail positioneren
Voorwaarden: Collectorrijen: 2 … 3
3
1
2
▶ Duw de middelste montagerail afsluitend tegen de on-
derste collector (3).
▶ Zorg ervoor dat de bovenste klemsteen van het klem-
element (2) boven de collectorrand ligt.
▶ Bevestig de montagerail (1) voor de volgende collector-
rij aan het klemelement.
Bovenste collectoren monteren
Voorwaarden: Collectorrijen: 2 … 3
2
1
3
▶ Leg de bovenste collector (1) in de middelste montage-
rail (2).
▶ Schroef de klemelementen (3) van de middelste rail
vast.
– Werkmateriaal: Schroefsleutel SW 13
▶ Monteer de collectorrij zoals de eerste collectorrij.
▶ Vervolledig de collectorrij. (→ Pagina 22)
▶ Positioneer de bovenste montagerails. (→ Pagina 23)
4.2.3 Hydraulische aansluitingen monteren
Opgelet!
Ondichtheid door verkeerd toebehoren!
Verkeerd toebehoren kan tot ondichtheid
van het zonnecircuit en materiële schade
leiden.
▶ Werk in het zonnecircuit uitsluitend met
hardgesoldeerde verbindingen, flens-
koppelingen, geschroefde klemringen of
persfittingen, welke door fabrikant zijn
vrijgegeven voor toepassing in zonne-
