Montage en installatie plat dak 5
0020077988_03 auroTHERM exclusiv Montagehandleiding 27

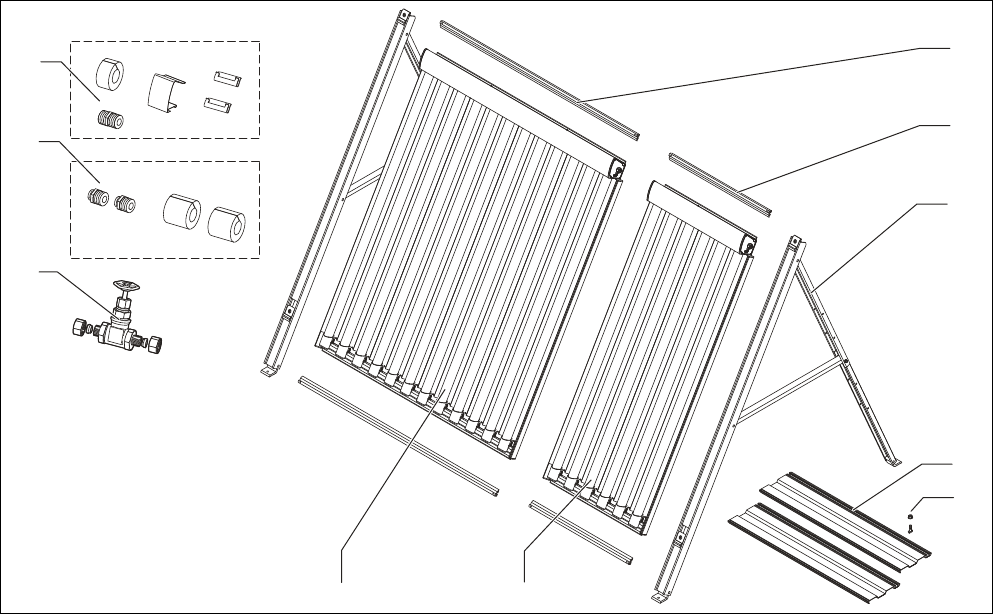

5.1.1.2 Leveringsomvang controleren
1
2
3
7
6
8
9
10
5
4
Materiaallijst platdakmontage
1 Railset VTK 1140/2, 2 Stk.
2 Railset VTK 570/2, 2 Stk.
3 Frameset, 1 Stk.
4 Beladingsplaten uit beladingsplatenset, 4 Stk.
5 Hamerkopschroef en moer uit beladingsplaatset, 2 Stk.
6 Buiscollector VTK 570/2, 1 Stk.
7 Buiscollector VTK 1140/2, 1 Stk.
8 Afsluitklep, 2-weg VTK voor parallelle schakeling, 1 Stk.
9 Aansluitset VTK (basisset), 1 Stk.
10 Aansluitset VTK (uitbreidingsset), 1 Stk.
▶ Controleer de inbouwsets aan de hand van de afbeelding op volledigheid.
