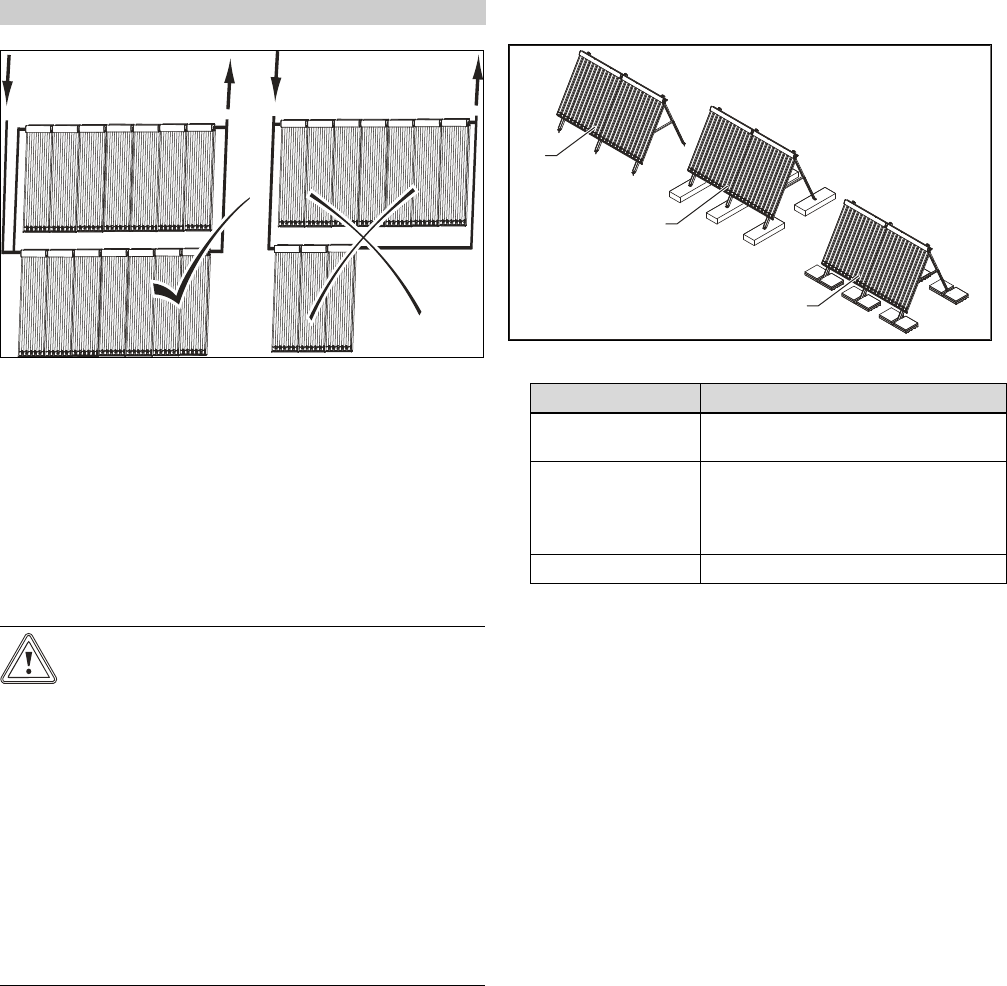

Voorwaarden: Parallelle schakeling
▶ Om drukverliezen in de deelcollectorvelden te vermijden,
schakelt u alleen collectorrijen met hetzelfde aantal col-
lectoren parallel.
▶ Om drukverliezen in de aansluitbuisleidingen te vermij-
den, zorgt u ervoor dat elk deelcollectorveld in het totaal
dezelfde buisleidinglengte in aanvoer en retour heeft (Ti-
chelmann-systeem).
5.1.4 Dakdoorvoer voorbereiden
Opgelet!
Ondichtheden door vernietiging van de
dakhuid!
Bij vernietiging van de dakhuid kan er wa-
ter in het gebouw dringen.
▶ Zorg bij het opstellen op dakdichtings-
vlakken voor voldoende bescherming
van de dakhuid.
▶ Plaats over een grote oppervlakte be-
schermmatten onder het opstellingssys-
teem.
▶ Controleer na de montage bij direct vast-
geschroefde frames de dichtheid van het
gebouwomhulsel.
▶ Laat een dakdekker voor de dakdoorvoer zorgen.
5.1.5 Montagevariant kiezen
A
B
C
▶ Kies uit de drie beschikbare montagevarianten:
Montagevariant Betekenis
A
Zwevende montage met beladingspla-
ten en beladingsgewichten.
B
Zwevende montage zonder beladings-
platen. De frames moeten op geschikte
beladingsgewichten geschroefd wor-
den.
C Direct op het dak geschroefde frames.
