Montage en installatie plat dak 5
0020077988_03 auroTHERM exclusiv Montagehandleiding 39
5.2 Montage uitvoeren
5.2.1 Frames monteren
Gevaar!
Levensgevaar door vallende collectoren!
Onbeveiligde collectoren kunnen door wind
van het platte dak storten en mensen in
gevaar brengen.
▶ Voer afhankelijk van het montagetype
de hierna vermelde veiligheidsmaatrege-
len uit.
▶ Schroef bij het montagetype directe
schroefverbinding de frames reglemen-
tair op de ondergrond.
▶ Gebruik uitsluitend geschikte beladings-
gewichten.
▶ Neem de vereiste verzwaringslast van
de beladingsgewichten in acht.

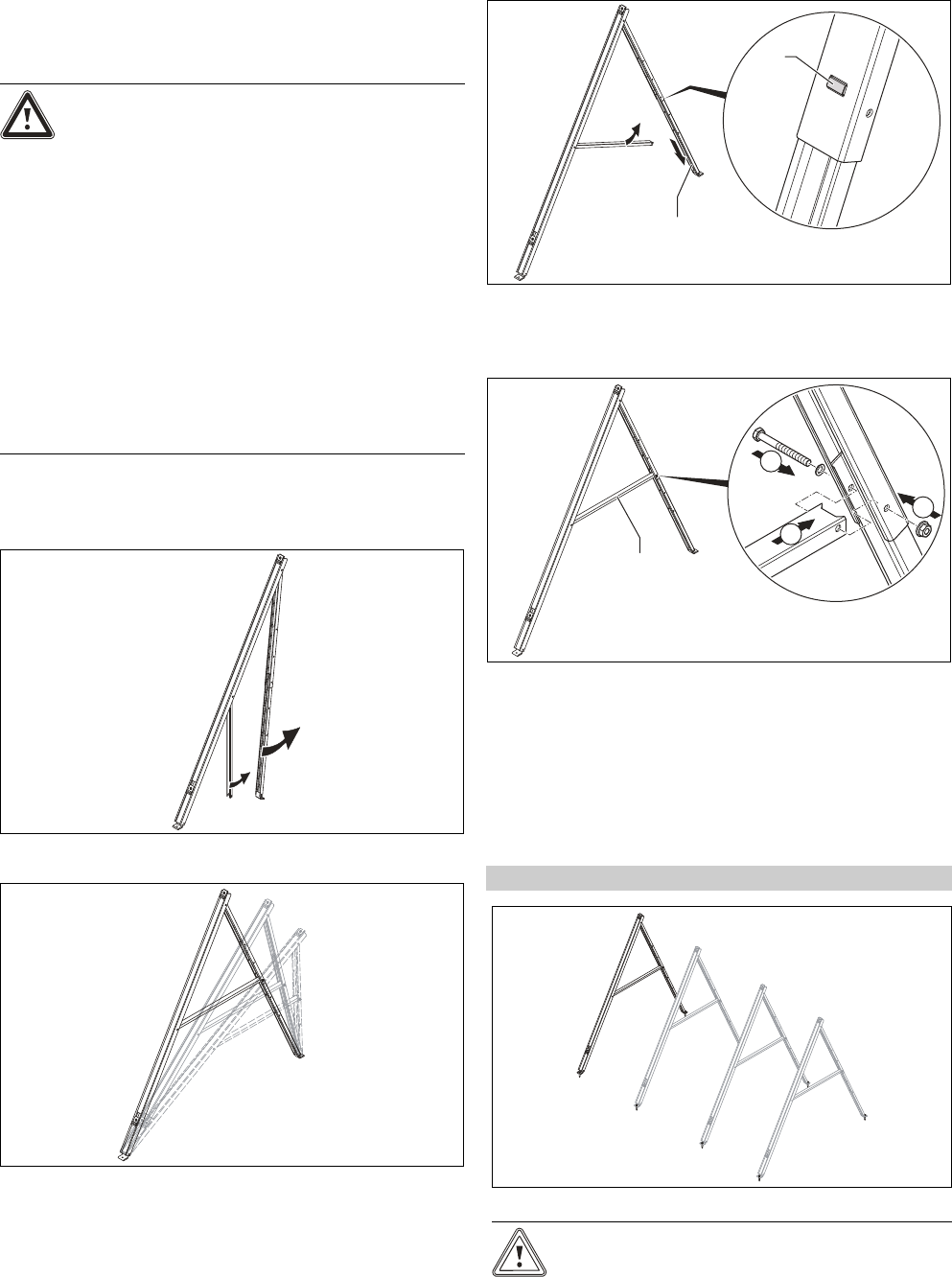

1. Bepaal het vereiste aantal frames.
– Voor de eerste collector: Twee frames
– Voor elke bijkomende collector: Een bijkomend frame
2. Klap het eerste frame open.
60°
45°
30°
3. Kies de vereiste montagehoek.
– Montagebeugels:
– 30°
– 45°
– 60°
1
2
4. Druk op de vergrendelingsknop (1) aan de telescooprail.
5. Trek de telescooprail (2) in de gewenste montagehoek
en laat de vergrendelingsknop opnieuw vastklikken.
1
2
3
1
6. Positioneer de dwarsbalk (1) zodanig dat de bevesti-
gingsgaten ervan tussen de bijbehorende schroefgaten
van de telescooprail liggen.
7. Om het frame vast te zetten, steekt u de bevestigings-
schroef (2) door alle rails.
8. Beveilig de bevestigingsschroef (2) met de zelfbor-
gende moer (3).
9. Draai de moer vast.
Voorwaarden: Montagetype: Directe schroefverbinding
Frames vastschroeven
Opgelet!
Ondichtheid door vernietiging van de
dakhuid!
Bij vernietiging van de dakhuid kan er wa-
ter in het gebouw dringen.
