▶ Controleer na het vastschroeven de
dichtheid van de dakhuid.
▶ Breng evt. de dichtheid van de dakhuid
opnieuw tot stand.
▶ Leg de nodige afstanden van de frames vast, zoals in
hfdst. "Afstanden van de frames vastleggen" beschre-
ven.
▶ Boor de nodige gaten aan de vastgelegde posities.
▶ Bevestig de frames met voor de ondergrond geschikte
bevestigingen (diameter: min. 10 mm).
▶ Bouw zoveel frames op als u voor de opname van de
collectoren nodig hebt.
Voorwaarden: Montagetype: Zwevende montage (met beladingsplaten)
Beladingsplaten voorbereiden
Opgelet!
Ondichtheid door vernietiging van de
dakhuid!
Bij vernietiging van de dakhuid kan er wa-
ter in het gebouw dringen.
▶ Zorg bij het opstellen op dakdichtings-
vlakken voor voldoende bescherming
van de dakhuid.
▶ Plaats over een grote oppervlakte anti-
slipbeschermmatten onder het opstel-
lingssysteem.
▶ Als het dak met grind bedekt is, verwijder dan het grind
op de plaatsen waarop u de beladingsplaten wilt opstel-
len en gebruik antislipbeschermmatten ter bescherming
van de dakhuid.

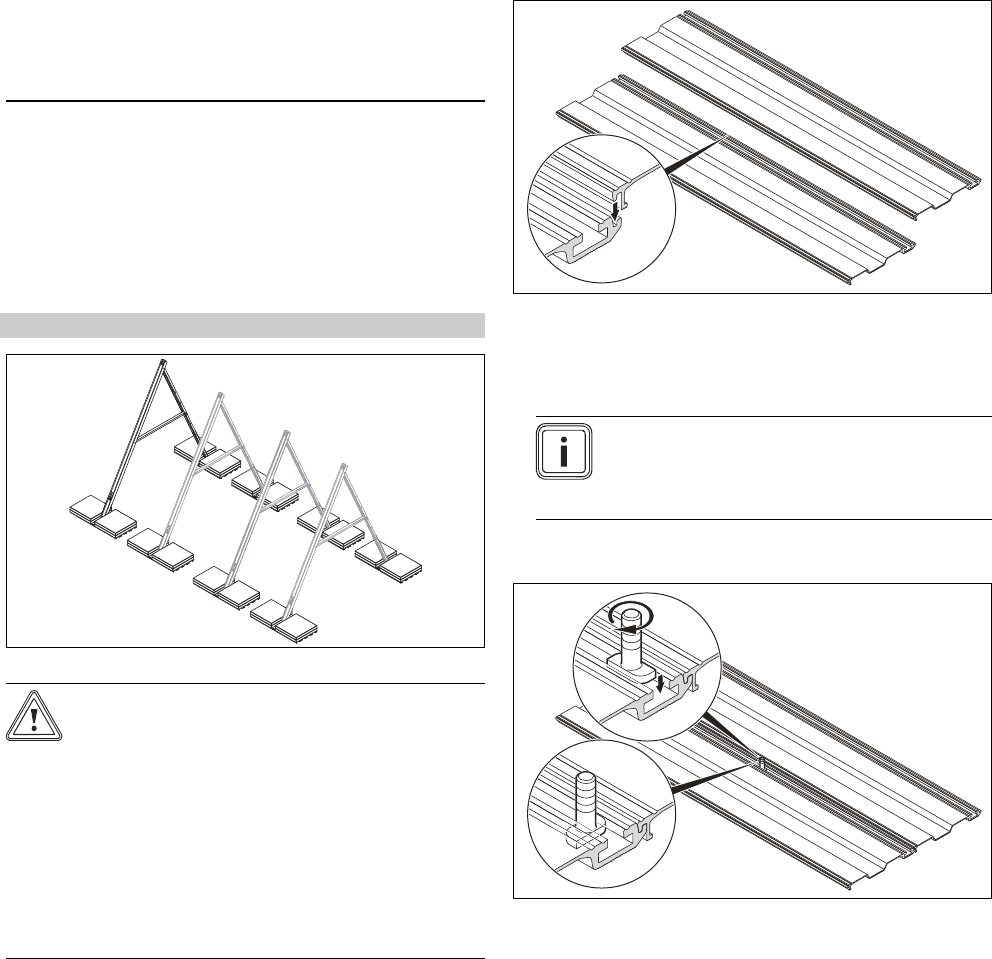

▶ Verbind de beladingsplaten, zoals op de afbeelding
weergegeven.
▶ Verbind nog twee beladingsplaten, zoals op de afbeel-
ding weergegeven.
Aanwijzing
Voor elk frame hebt u vier beladingsplaten
nodig: telkens een paar voor de voorste en
de achterste framevoet.
▶ Richt de beladingsplaten ongeveer in hun definitieve
positie op het platte dak uit.
▶ Plaats de eerste hamerkopschroef in het midden in de
groef tussen de eerste beide beladingsplaten.
▶ Om de hamerkopschroef vast te zeggen, draai u deze
90° met de klok mee.
▶ Bevestig de tweede hamerkopschroef op dezelfde ma-
nier tussen de andere beide beladingsplaten.
