▶ Zorg bij het opstellen op dakdichtings-
vlakken voor voldoende bescherming
van de dakhuid.
▶ Plaats over een grote oppervlakte anti-
slipbeschermmatten onder het opstel-
lingssysteem.
▶ Als het dak met grind bedekt is, verwijder dan het grind
op de plaatsen waarop u de gewichten wilt opstellen en
gebruik antislipbeschermmatten ter bescherming van
de dakhuid.
▶ Leg de nodige afstanden van de frames vast, zoals in
hfdst. "Afstanden van de frames vastleggen" beschre-
ven.
Aanwijzing
Voor elk frame hebt u twee dezelfde ge-
wichten nodig. Voor de eerste collector zijn
daarom vier gewichten vereist. Voor elke
bijkomende collector naast elkaar hebt u
een bijkomend frame nodig.
▶ Transporteer het vereiste aantal gewichten op het
platte dak.
▶ Plaats de gewichten op de definitieve posities van de
opstellingsplaats.
Aanwijzing
De vier gewichten voor de opname van twee
frames voor een collector zijn erg zwaar.
Daarom is het aan te raden om de defini-
tieve positie en uitlijning van de gewichten
al voor het vastschroeven van de frames te
bepalen en de gewichten daar te plaatsen.
▶ Kies voor de gebruikte gewichten geschikt bevestigings-
materiaal (diameter: min. 10 mm).
▶ Boor in het midden een gat in elk gewicht.

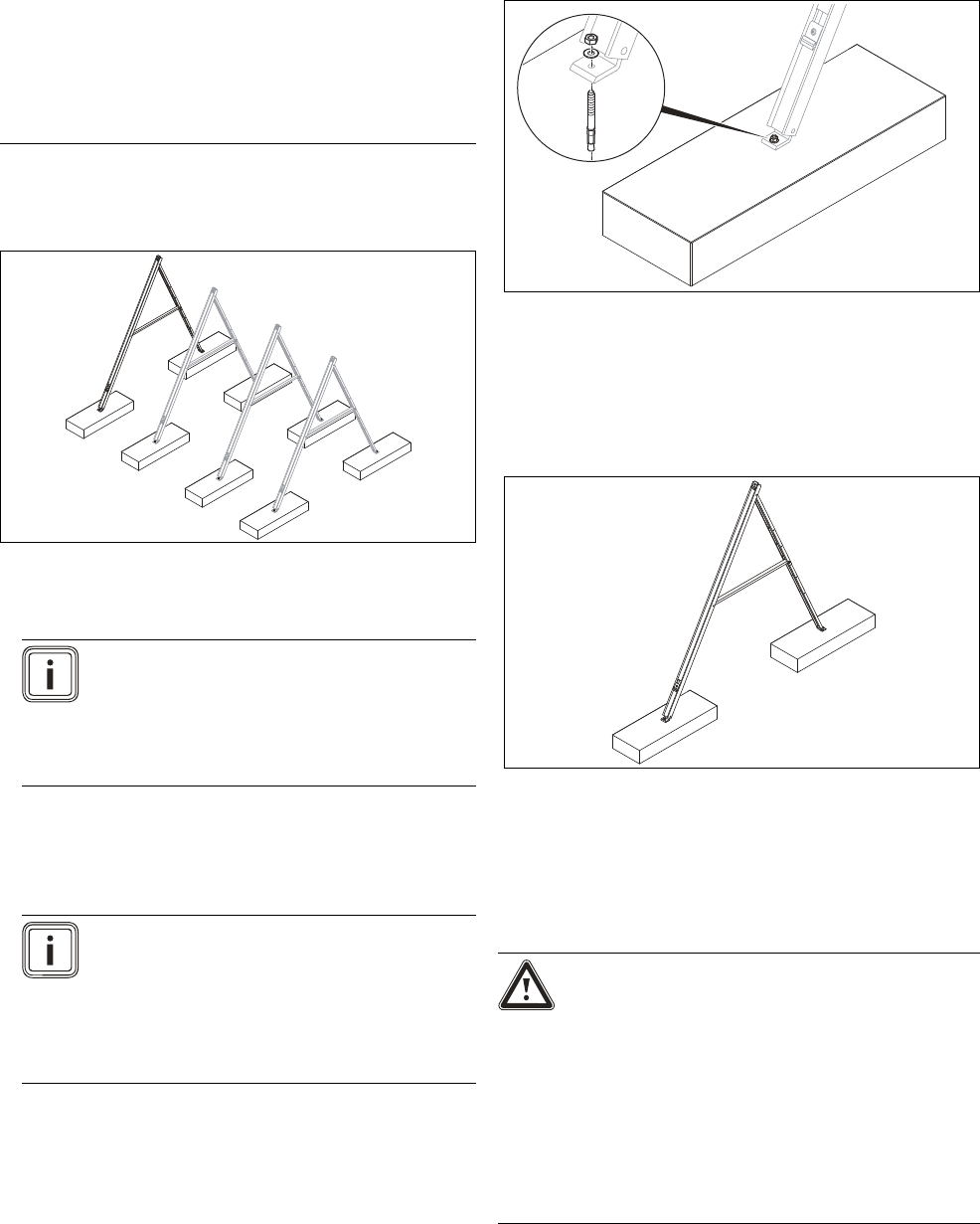

Frames op gewichten vastschroeven
▶ Neem het eerste reeds in de montagehoek bevestigde
frame in de hand.
▶ Schroef de voorste framevoet op het eerste gewicht.
▶ Schroef de achterste framevoet op het tweede gewicht.
◁ Het eerste frame is stabiel gemonteerd.
▶ Monteer het tweede frame zo op de twee volgende ge-
wichten, zoals hierboven beschreven.
▶ Bouw zoveel frames op als u voor de opname van de
collectoren nodig hebt.
5.2.2 Collectoren monteren
Gevaar!
Lichamelijk letsel en materiële schade
door het vallen van een collector!
Een collector kan bij ondeskundige bevesti-
ging vallen.
▶ Trek de klemelementen vast.
▶ Controleer de reglementaire spanning
door aan de klemstenen te schudden.
▶ Als een klemsteen bewogen kan worden,
draai dan de moer vast.
1. Monteer de collectoren op het dak, zoals in de volgende
hoofdstukken aangegeven.
