Montage en installatie plat dak 5
0020077988_03 auroTHERM exclusiv Montagehandleiding 43

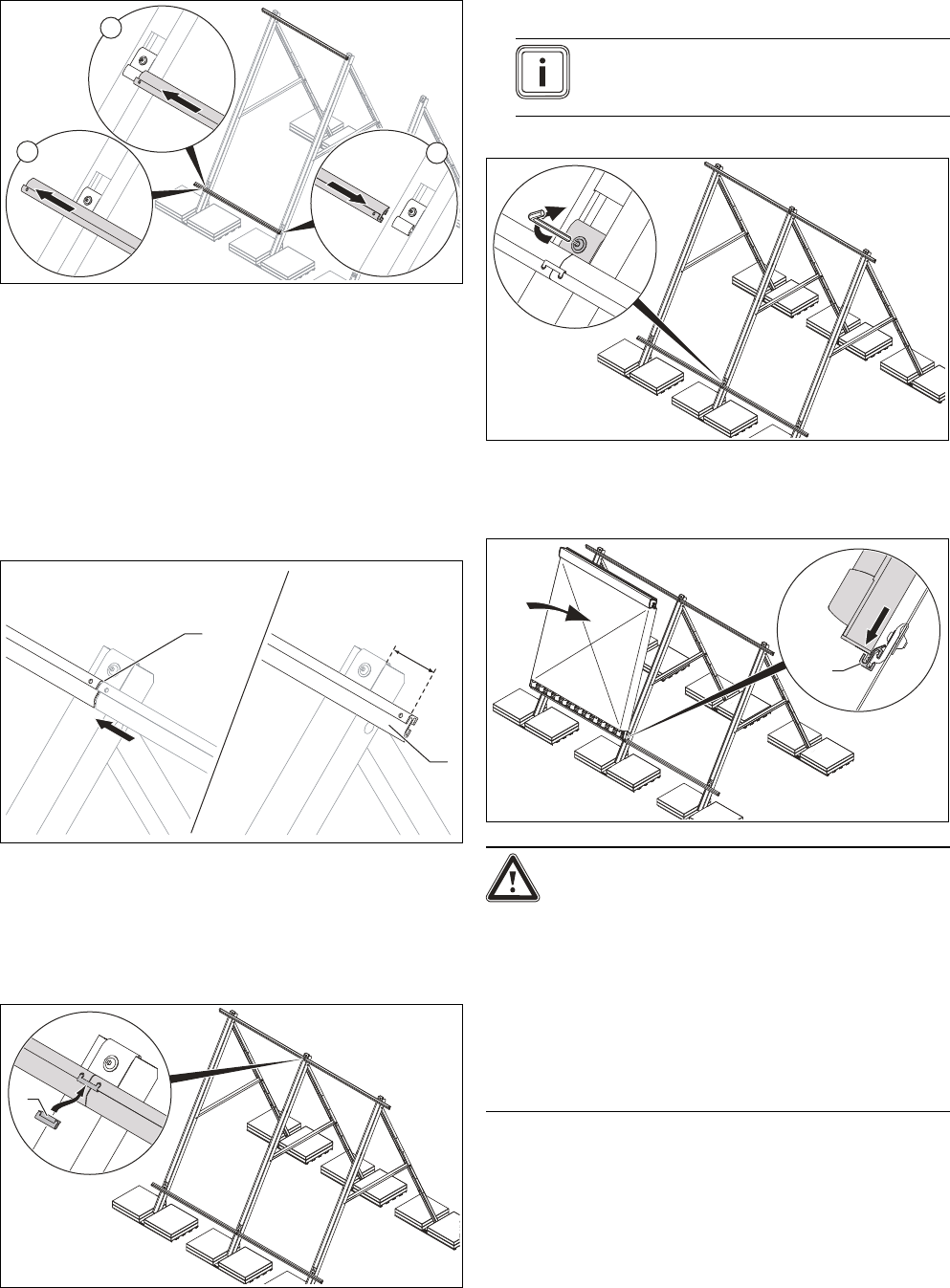

Montagerails opschuiven
1
2
3
2. Schuif de beide montagerails bovenaan en onderaan op
de houders, zoals op de afbeelding weergegeven.
3. Zorg ervoor dat de onderste montagerail met de open
zijde naar boven ligt en dat de bovenste montagerail
met de open zijde naar onderen ligt.
4. Schuif de montagerail eerst op de ene houder (1).
5. Schuif de montagerail een stuk naar buiten (2).
6. Schuif de montagerail dan terug op de andere houder
(3).
7. Voer deze stappen na elkaar bij alle frames uit.
Montagerails aan meerdere frames aanbrengen
AB
50 - 200
1
2
8. Bij de montage van meerdere collectoren naast elkaar
laat u de montagerails in het midden op de houders
afsluiten (A).
9. Laat de montagerails aan het eerste en het laatste
frame 50-200 mm over de rand uitsteken (B).
Montagerails verbinden
1
10. Klem de railverbinders (1) in de montagerails.
11. Zorg ervoor dat de railverbinders (1) in de boringen van
de montagerails vastklikken.
Aanwijzing
De railverbinders zijn na de montage niet
meer toegankelijk.
Montagerails onderaan bevestigen
12. Schroef de houders van de onderste montagerails vast.
– Werkmateriaal: Inbussleutel 5 mm
Collector onderaan inhaken
1
Gevaar!
Gevaar voor verbranding!
De collectoren worden bij bestraling door
de zon binnenin zeer heet, tot 300 °C.
▶ Vermijd het werken in felle zon.
▶ Dek de collectoren af voordat u met het
werk begint.
▶ Werk bij voorkeur in de ochtenduren.
▶ Draag geschikte veiligheidshandschoe-
nen.
13. Leg de collector met de onderste kant in het profiel van
de montagerail (1) (collector boven). Zorg ervoor dat
de montagerail (1) de onderste rand van de collector
omsluit.
