Specifications

10

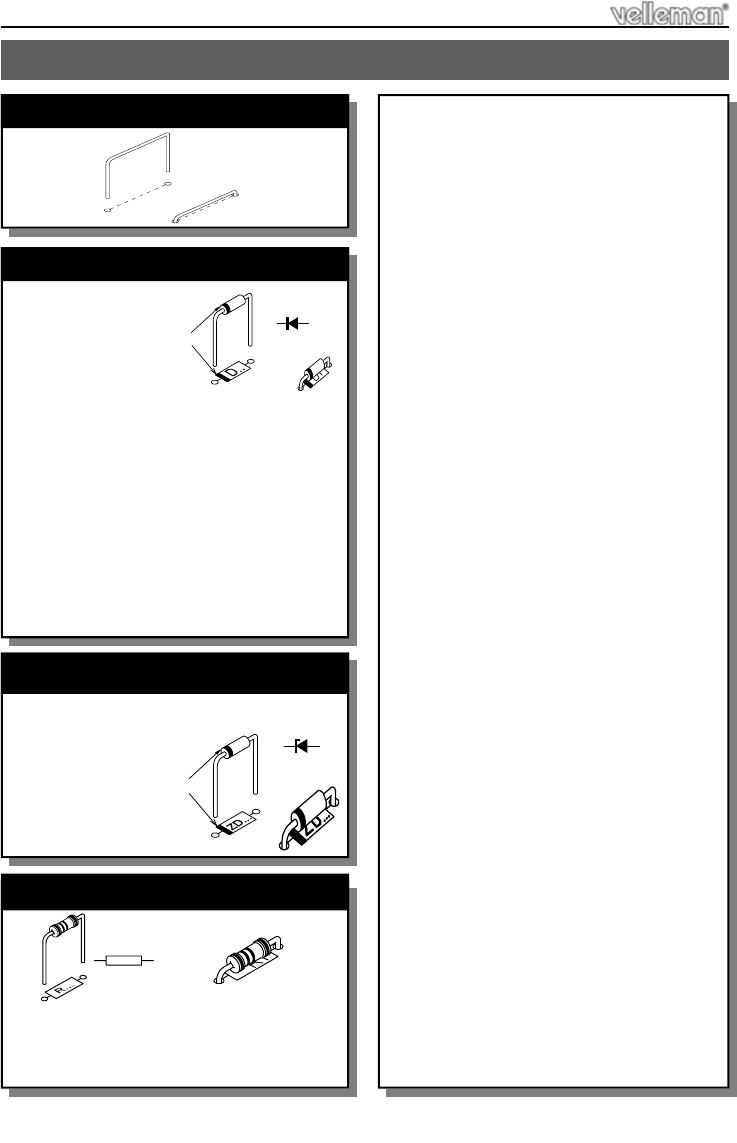

(C) Construction of the main PCB 3511
 J
1. Jumperwire
 ZD1 : 2V4
 ZD2 : 5V1
 ZD3 : 18V
 ZD4 : 18V
 ZD5 : 18V
3. Zener diode. Check the polarity!
 D1 : 1N4148
 D2 : 1N4148
 D3 : 1N4148
 D4 : 1N4148
 D5 : 1N4148
 D6 : 1N4148
 D7 : 1N4000 … 1N4007
 D8 : 1N4000 … 1N4007
 D9 : 1N4000 … 1N4007
 D10 : 1N4000 … 1N4007
 D11 : 1N4000 … 1N4007
 D12 : 1N4000 … 1N4007
2. Diodes (Check the polarity)
CATHODE
D...
CATHODE
ZD...
 R1 : 100K (1 - 0 - 0 - 3 - 1)
 R2 : 100K (1 - 0 - 0 - 3 - 1)
 R3 : 100K (1 - 0 - 0 - 3 - 1)
4. Resistors (check the color code)
R...
 R4 : 100K (1 - 0 - 0 - 3 - 1)
 R5 : 10 (1 - 0 - 0 - B)
 R6 : 220 (2 - 2 - 1 - B)
 R7 : 4K7 (4 - 7 - 2 - B)
 R8 : 4K7 (4 - 7 - 2 - B)
 R9 : 4K7 (4 - 7 - 2 - B)
 R10 : 4K7 (4 - 7 - 2 - B)
 R11 : 1K (1 - 0 - 2 - B)
 R12 : 1K (1 - 0 - 2 - B)
 R13 : 1K (1 - 0 - 2 - B)
 R14 : 1K (1 - 0 - 2 - B)
 R15 : 1K (1 - 0 - 2 - B)
 R16 : 1K (1 - 0 - 2 - B)
 R17 : 1K (1 - 0 - 2 - B)
 R18 : 1K (1 - 0 - 2 - B)
 R19 : 1K (1 - 0 - 2 - B)
 R20 : 47K (4 - 7 - 3 - B)
 R21 : 47K (4 - 7 - 3 - B)
 R22 : 47K (4 - 7 - 3 - B)
 R23 : 47K (4 - 7 - 3 - B)
 R24 : 47K (4 - 7 - 3 - B)
 R25 : 47K (4 - 7 - 3 - B)
 R26 : 47K (4 - 7 - 3 - B)
 R27 : 47K (4 - 7 - 3 - B)
 R28 : 47K (4 - 7 - 3 - B)
 R29 : 10K (1 - 0 - 3 - B)
 R30 : 10K (1 - 0 - 3 - B)
 R31 : 10K (1 - 0 - 3 - B)
 R32 : 10K (1 - 0 - 3 - B)
 R33 : 10K (1 - 0 - 3 - B)
 R34 : 10K (1 - 0 - 3 - B)
 R35 : 10K (1 - 0 - 3 - B)
 R36 : 10K (1 - 0 - 3 - B)
 R37 : 10K (1 - 0 - 3 - B)
 R38 : 10K (1 - 0 - 3 - B)
 R39 : 10K (1 - 0 - 3 - B)
 R40 : 10K (1 - 0 - 3 - B)
 R41 : 10K (1 - 0 - 3 - B)
 R42 : 10K (1 - 0 - 3 - B)
 R43 : 10K (1 - 0 - 3 - B)
 R44 : 10K (1 - 0 - 3 - B)
 R45 : 100K (1 - 0 - 4 - B)
 R46 : 100K (1 - 0 - 4 - B)
Construction
