Specifications

12

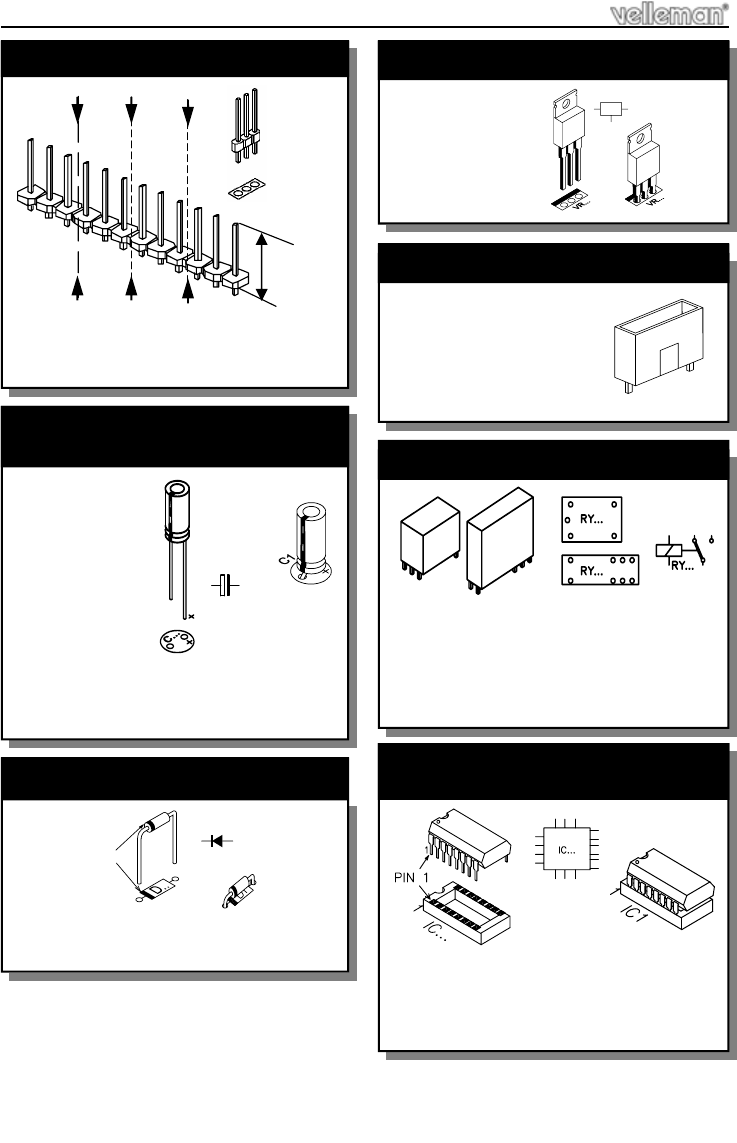

13. Pin contacts
18mm
cut
 C11 : 1µF
 C12 : 1µF
 C13 : 1µF
 C14 : 1µF
 C15 : 1µF
 C17 : 1µF
 C18 : 1µF
 C19 : 22µF
 C20 : 220µ F
 C21 : 1000µF
14. Electrolytic capacitors. Watch
the polarity !
C...
 D13 : 6A2, 6A6 or eq.
 D14 : 6A2, 6A6 or eq.
15. Diodes (Check the polarity)
CATHODE
D...
 JP1 : 3p
 JP2 : 3p
 JP3 : 3p
 JP4 : 3p
 VR1 : 7809
 VR2 : 7805
16. Voltage regulators
VR...
 F1 : 15A
 Thin the PCB track
with extra solder
17. Fuse
 RY1 : FRA2C
 RY2 : FRA2C
 RY3 : V23033, FRA2C
 Thin the PCB track with extra solder
18. Relays
 IC1 : RV4558, LM258, LM158
 IC2 : UM3758 - 120A
 IC3 : VK3511, PIC16C54RCE
19. IC’s. Watch the position of the
notch !
Construction
