(B) Construction of the remote control receiver P3511R
 ZD1 : 4V3
 ZD2 : 5V1
 ZD3 : 5V1

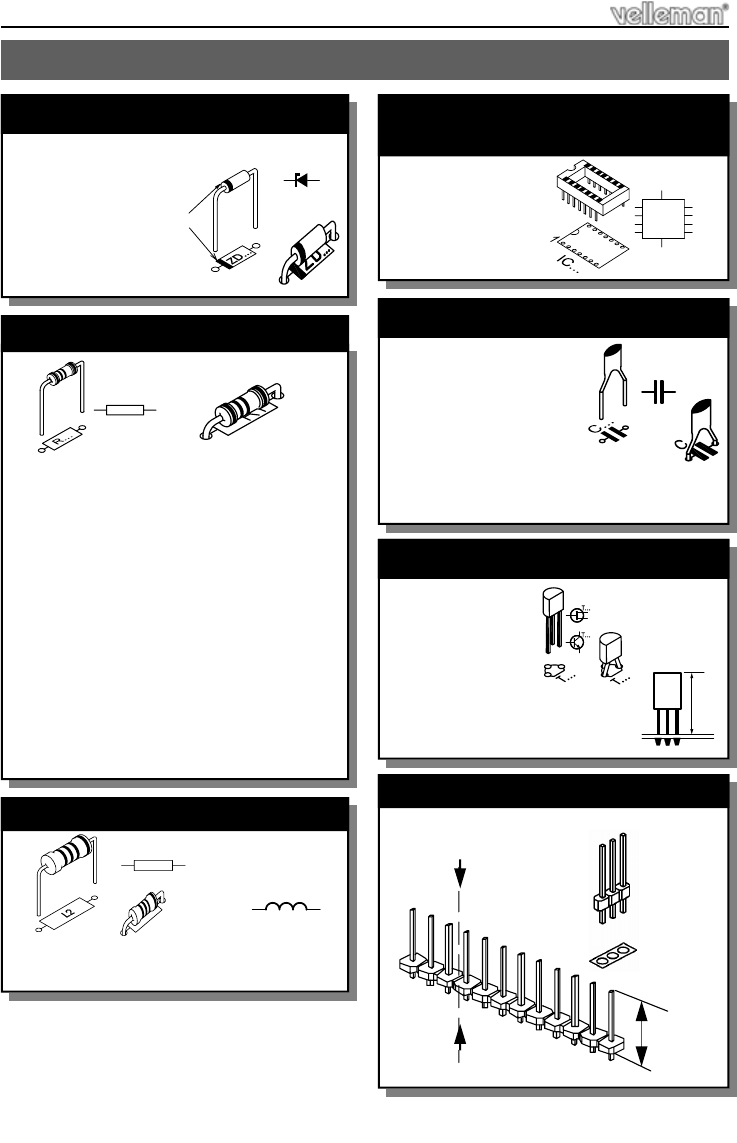

1. Zener diode (Check the polarity)
CATHODE
ZD...
 R1 : 270 (2 - 7 - 1 - B)
 R2 : 2K2 (2 - 2 - 2 - B)
 R3 : 18K (1 - 8 - 3 - B)
 R4 : 18K (1 - 8 - 3 - B)
 R5 : 33K (3 - 3 - 3 - B)
 R6 : 5K6 (5 - 6 - 2 - B)
 R7 : 2K7 (2 - 7 - 2 - B)
 R8 : 6K8 (6 - 8 - 2 - B)
 R9 : 6M8 (6 - 8 - 5 - B)
 R10 : 1K (1 - 0 - 2 - B)
 R11 : 1K (1 - 0 - 2 - B)
 R12 : 1K (1 - 0 - 2 - B)
 R13 : 4K7 (4 - 7 - 2 - B)
2. Resistors (check the color code)
R...
 L1 : 1µH (1 - 0 - B - A)
3. Axial coil
L2
L...
 IC1 : 8p
4. IC socket. Watch the position of
the notch.
IC...
1
 C1 : 2pF (2,2)
 C2 : 2pF (2,2)
 C3 : 22pF
 C4 : 82pF
 C5 : 330pF (331)
 C6 : 330pF (331)
 C7 : 1µF (105 - 1µ)
5. Capacitors
C...
 T1 : BF199
6. Transistor
7mm
 Rx : 3p (+9V)
7. Pin contacts
18mm
cut
Construction
