Datasheet

www.vishay.com
37
Model 64
Vishay Spectrol
Document Number: 57028
Revision 01-Sep-02

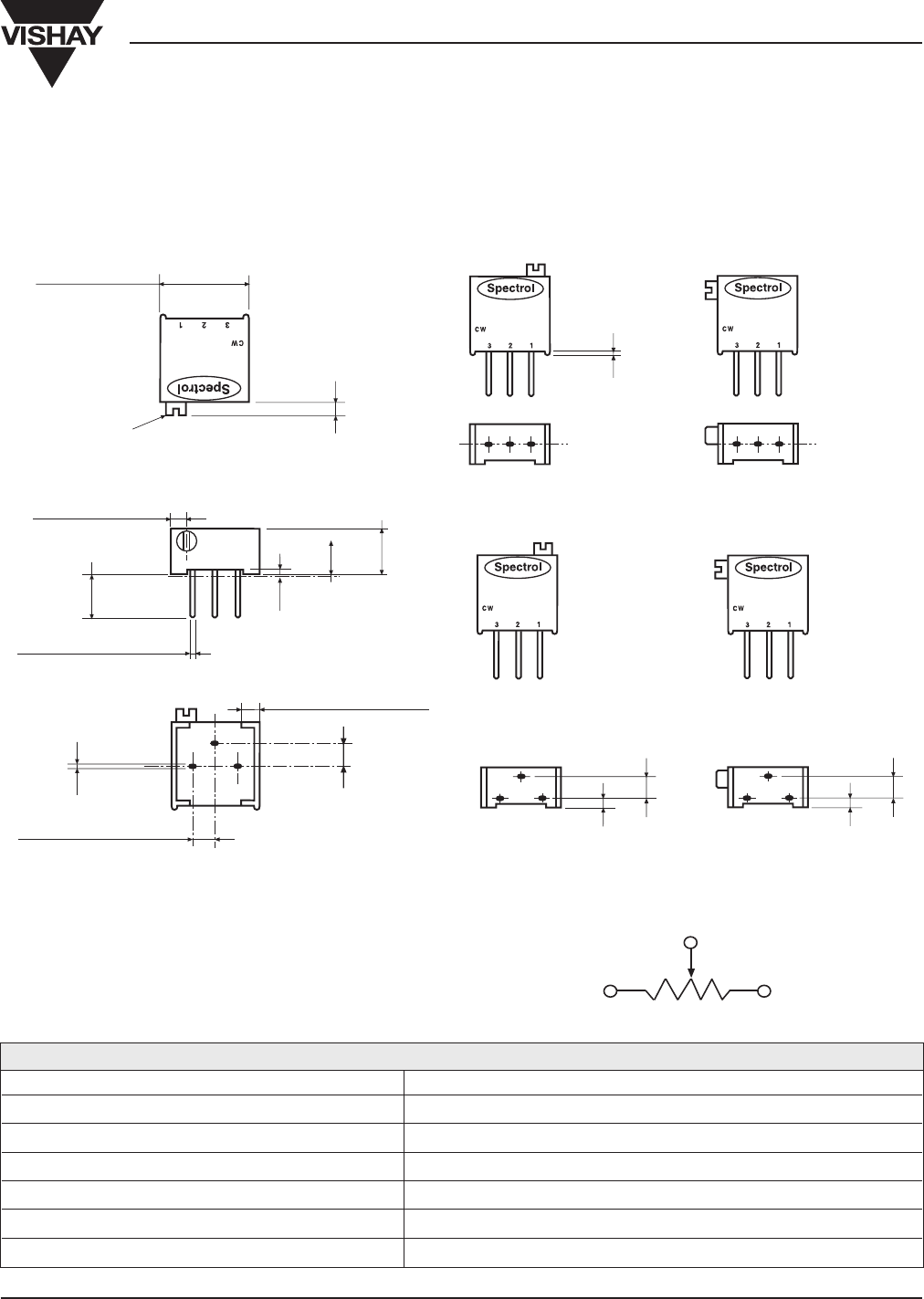

DIMENSIONS in inches (millimeters)
3/8” Square (10mm) Multiturn Cermet Trimmer
MECHANICAL SPECIFICATIONS
PARAMETER
Stop Strength Contact idles at stop
Operating Torque 35mNm nominal
Weight 0.04oz (1.13gm) maximum
Resistance Element Cermet
2 Terminal Adjustability 0.05% of RT
3 Terminal Adjustment 0.01% of applied voltage
TOLERANCES: ± 0.015 (0.38) except where noted.
0.375 (9.52) ± 0.015
0.060 (1.52) ± 0.010
SHAFT: 0.080 (2.03) Ø
SLOT: 0.02 (0.51) X 0.03 (0.76) DP.
0.065 (1.65) ± 0.010
0.188 (4.78) MIN. TYP
0.020 (0.51) ± 0.003 TYP
0.135 (3.43) ± 0.010
0.190 (4.83) ± 0.010
0.015 (0.38) TYP
0.065 (1.65) MAX TYP
0.100 (2.54) ± 0.010
0.100 (2.54) ± 0.010 TYP
0.012 (0.30) ± 0.002 TYP
0.015 (0.38) TYP
64W 64X
0.100 (2.54) ± 0.010
0.100 (2.54) ± 0.010
0.040 (1.02) ± 0.010
0.040 (1.02) ± 0.010
64Y
64Z
64P
1
2
3
W
CWCCW
