Panelový čítač DCM 220W
Obj. č.: 12 65 65
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup panelového čítače série DCM.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft
®
- Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy
naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft
®
.
Účel použití
Modul čítače DIN velikosti je určen k montáži do napájecích zdrojů, laboratorního vybavení, řídících
panelů atd. Má funkci připočítávání a odpočítávání, oba režimy od 1 do 999999. Čítač zaregistruje jeden
přípočet/odečet jakmile je na vstupu přítomen impuls vyšší než 3V. Modul by neměl být provozován pokud
není příslušným způsobem vestavěn do přístrojového panelu, konzole, apod. Jakéhokoliv kontaktu
s vlhkostí musí být zamezeno.
2
Rozsah dodávky
• Modul čítače
• Baterie (CR1220)
• Návod k obsluze
Montáž
Nevrtejte do pouzdra tohoto měřidla žádné další otvory ani do něho
nešroubujte žádné další šroubky za účelem montáže.
Při montáži na stěnu dejte pozor, abyste nepoškodili elektrické, plynové
nebo vodní vedení, které se může nacházet pod omítkou.
1. Vytvořte otvor obdélníkového průřezu, který má následující rozměry:
Š: 68,5mm x V: 33 mm pro DCM 240 nebo Š: 45,5 mm x V: 22 mm pro DCM 340.
2. Pomocí vodováhy dosáhněte horizontálního nastavení.
3. Nasaďte modul na otvor a zlehka zatlačte zepředu (ne na LCD) až dokud západky modulu
nezapadnou na své místo a modul je pevně zasazen do výřezu.

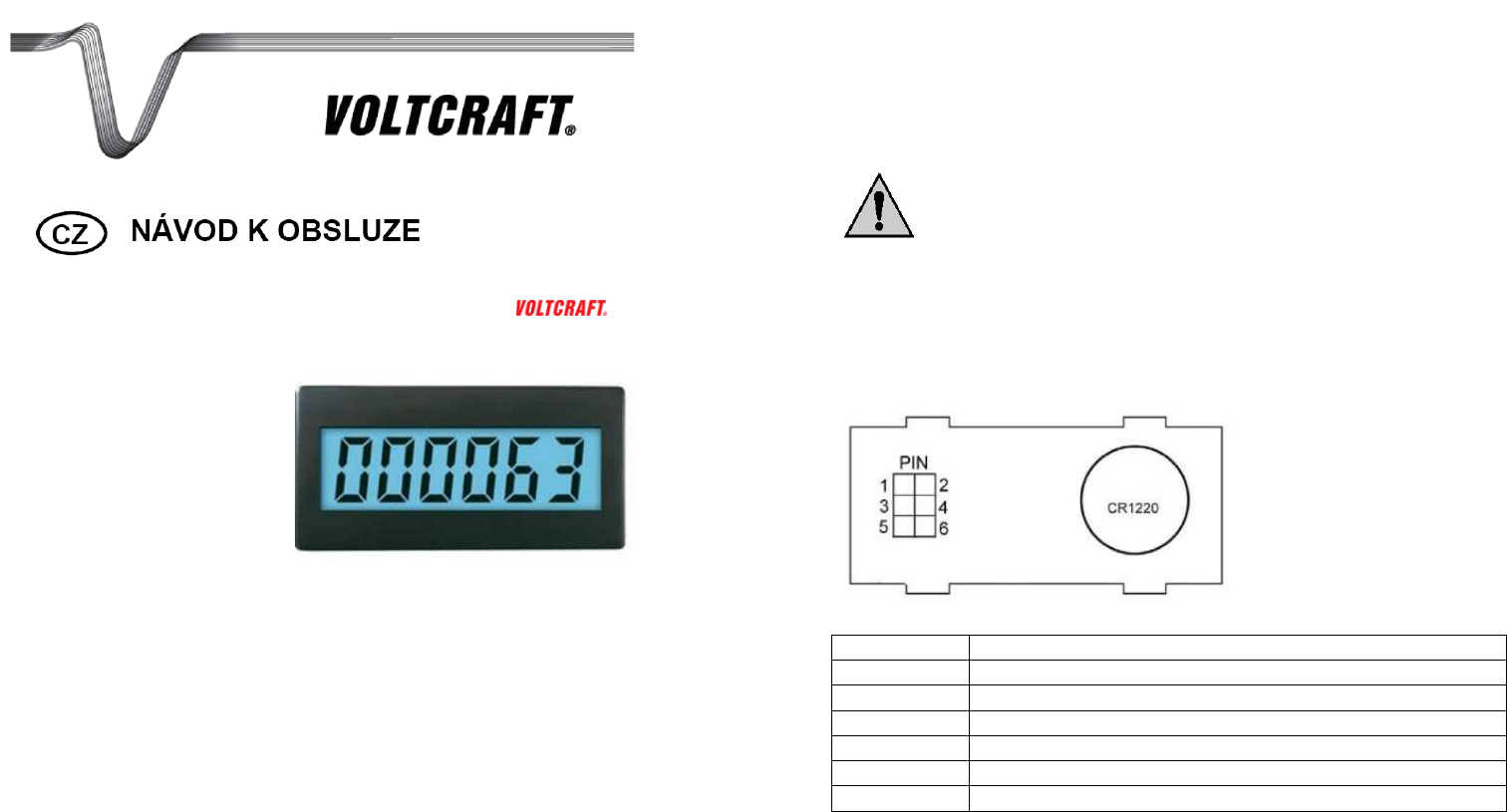

Ovládací prvky
PIN 1 Funkce připočítávání
PIN 2 Zem (GND)
PIN 3 Reset
PIN 4 18 Hz frekvence
PIN 5 Osvětlení displeje (BL+) 9 V/DC
PIN 6 Osvětlení displeje (BL-)
CR 1220 Baterie 3 V/DC
