User manual

MULTIMETR LCR 4080
NÁVOD K OBSLUZE
Objednací číslo: 12 10 64
Verze 11/08
Tento návod k použití patří k tomuto výrobku. Obsahuje důležité pokyny ohledně uvedení do provozu a
manipulace. Dbejte na to, když předáváte přístroj dalšímu vlastníkovi. Proto tento návod dobře uschovejte pro
případ pozdější potřeby.
Úvod
Vážení zákazníci,
zakoupením měřicího přístroje LCR 4080 jste získali multimetr na současné úrovni techniky. Měřicí přístroj LCR
4080 byl sestaven podle normy DIN VDE 0411, část 1. Je přezkoušen podle EMV a odpovídá tedy požadavkům
platných evropských a národních směrnic. Shoda byla potvrzena, odpovídající doklady a podklady jsou uloženy
u výrobce. V zájmu zachování tohoto stavu a bezpečného provozu je uživatel povinen dbát pokynů a varování
uvedených v tomto návodu k použití. Máte-li dotazy technického rázu, obraťte se na našeho technika:
Tel. [phone] (prac. dny 8-17 hod.), e-mail: [e-mail].
Účel použití měřicího přístroje LCR 4080
Měření jednopólových nebo dvoupólových kondenzátorů (C) od cca 5 pF do max. 20 000 μF = 20 mF
Měření odporů (R) až do max. 10 MΩ
Měření indukčnosti (L) až do 20 000 H
Měření ve vlhkých místnostech nebo venku, resp. za nepříznivých podmínek prostředí je nepřípustné. Nepříznivé
vnější vlivy jsou:
- mokro nebo příliš vysoká vzdušná vlhkost,
- prach, hořlavé plyny, páry nebo rozpouštědla,
- bouřka resp. bouřku provázející jevy jako silná elektrostatická pole atd.
Jiné než shora popsané používání může vést k poškození měřiče, a kromě toho je spojeno s nebezpečími jako je
zkrat, úraz elektrickým proudem apod. Žádná část výrobku nesmí být pozměňována, resp. přestavována!
Bezpečnostní pokyny je třeba bezpodmínečně dodržovat!

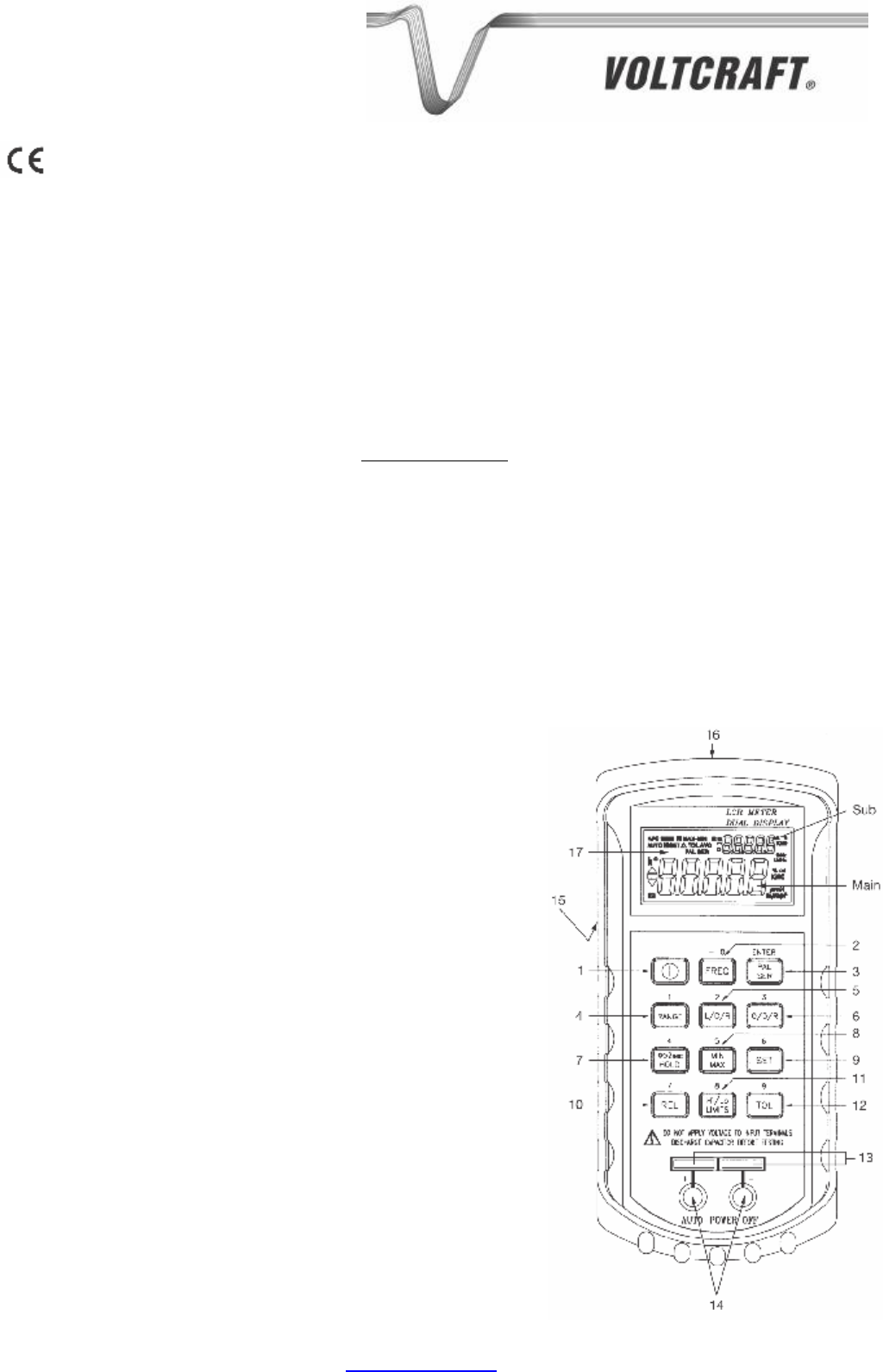

Prvky nastavení
1 Tlačítko pro zapnutí / vypnutí
2 Tlačítko „FREQ“ pro přepínání měřicí frekvence
3 Přepínač pro paralelně/sériově (vysoká nebo nízká impedance)
4 Tlačítko „RANGE“ pro ruční nebo automatický výběr rozsahu
5 Tlačítko „L/C/R“ pro přepínání na měření cívek „L“, na měření
kondenzátorů „C“, resp. na měření odporů „R“
6 Tlačítko „Q/D/R“ pro přepínání korekčního činitele při paralelním
nebo sériovém měření: Q pro kvalitu, D pro koeficient ztrát (= 1/Q)
a R pro paralelní nebo sériový odpor
7 Tlačítko „ð>2 sec HOLD“ pro podsvícení displeje a/nebo funkci
„HOLD“ (zachycení naměřené hodnoty)
8 Tlačítko „MIN MAX“ pro maximální (MAX), minimální (MIN) a
průměrnou naměřenou hodnotu (AVG)
9 Tlačítko „SET“ pro režim nastavení funkcí „Hi/Lo“ (nad a pod
nastavenou hranicí), „REL“ (měření referenční hodnoty) a „TOL“
(měření v rámci určitých tolerančních mezí)
10 Tlačítko „REL“ pro měření referenční hodnoty
11 Tlačítko „Hi/Lo“ pro nastavení horní a dolní hranice ve spojení
s tlačítkem „SET“
12 Tlačítko „TOL“ pro měření tolerančních hodnot
13 Spodní část s „+/–“ kontaktními štěrbinami pro měření
komponentů s dostatečně dlouhým přívodem
14 Vstupy „+/–“ pro připojení měřicích vodičů
15 P ř ihrádka na baterie (pod víčkem na spodní straně přístroje)
16 Sériové rozhraní RS-232 a DC vstupní zdířka (polarita „+“ střed)
17 LCD displeje, Main – hlavní, větší, Sub – vedlejší, menší;
2 × 4½místný, největší zobrazitelná hodnota 19999
