UNIT: MM DESCRIPTION: MICRO SIM - HINGE TYPE - 8 PINS
SCALE:
SHEET: 1/3 WERI PART NO: 693 022 010 811
DRAW: AS
PROJECTION: GENERAL TOLERANCE
.X =
+
/
-
0.3
.XX =
+
/
-
0.20
RoHS Compliant

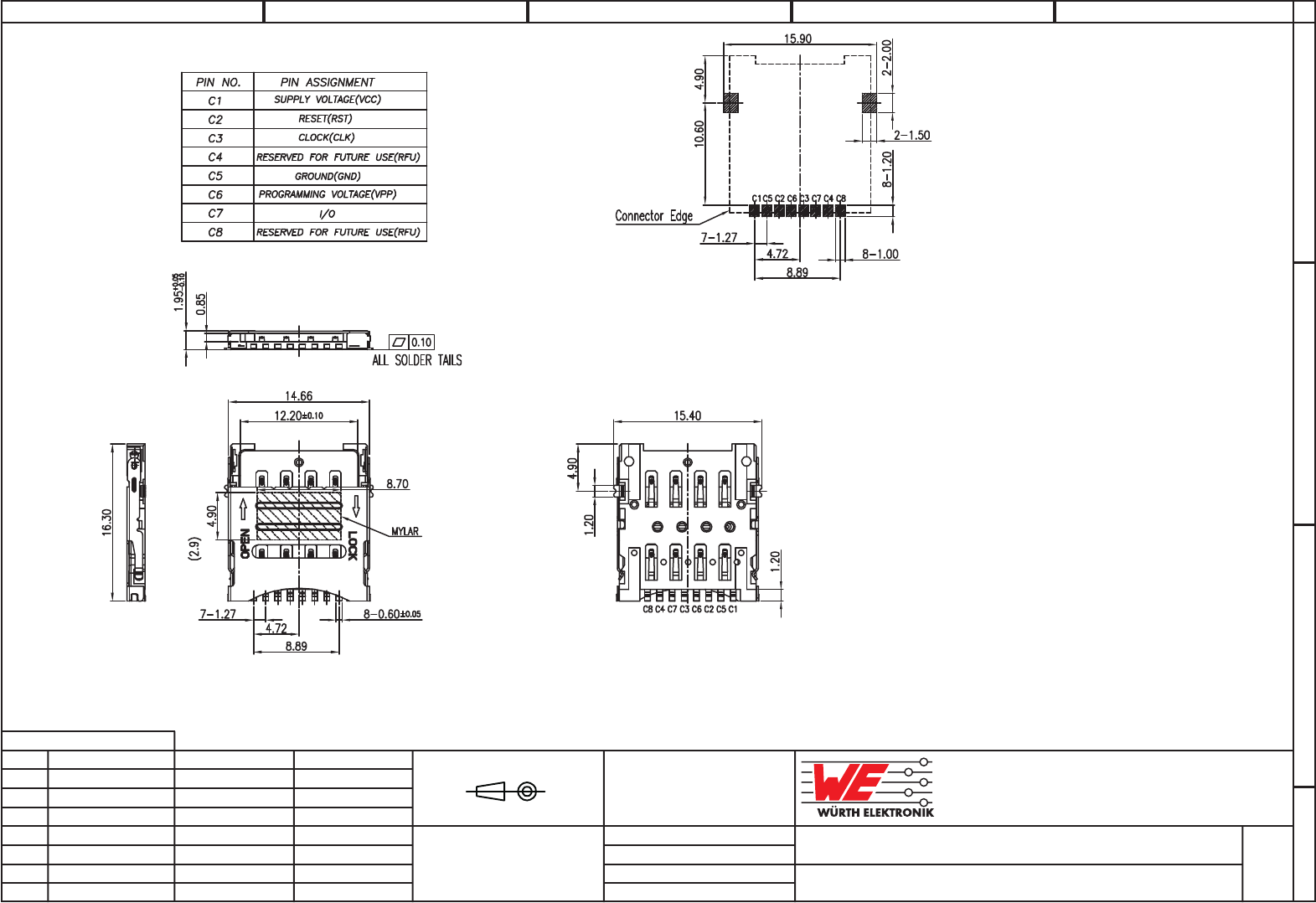

PCB LAYOUT - COMPONENT VIEW
TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR: LCP
FLAMABILITY RATING: UL94-V0
COLOR: BLACK
CONTACT MATERIAL: COPPER ALLOY
CONTACT TYPE: STAMPED
CONTACT PLATING: SELECTIVE GOLD
SHIELDING: STAINLESS STEEL
QUALITY CLASS: 2500 MATING CYLCES
ENVIRONMENTAL
OPERATING TEMPERATURE: -25°C UP TO +85°C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING: 1.0A
WORKING VOLTAGE: 15V DC
INSULATION RESISTANCE: >1000 MΩ
WITHSTANDING VOLTAGE: 500 VAC/min
CONTACT RESISTANCE: 30 mΩ max
SOLDERING
JEDEC LEAD FREE REFLOW SOLDERING PROCESS
PACKAGING
TAPE & REEL WITH MYLAR
