Datasheet

Artikelnummer / part number :
Bezeichnung :
description : DIAM: 20 MM
B

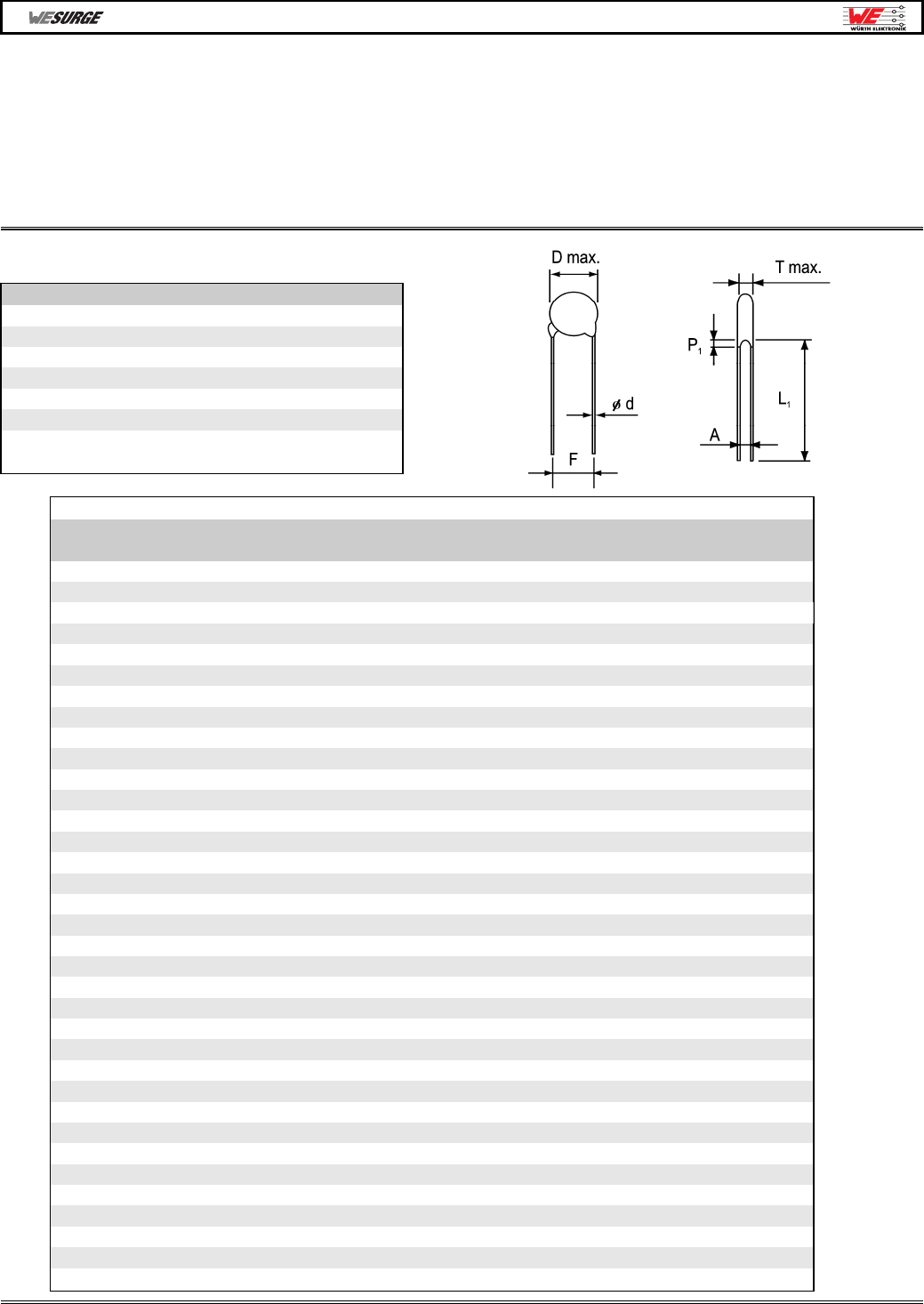

Mechanische Abmessungen / dimensions :
SIZE
STANDARD VARISTOR DISC
Spezifikation für Freigabe / specification for release
820524211B
Kunde / customer :
Table of T max., A & P
1
. Unit : (mm)
Diameter Ø 5 Ø 7 Ø 10 Ø 14 Ø 20
Voltage Code T max A+/-0,8 P
1
T max A+/-0,8 P
1
T max A+/-0,8 P
1
T max A+/-0,8 P
1
T max A+/-0,8 P
1
110 4,5 1,4 3,0 4,5 1,4 3,0 4,9 1,4 3,0 5,0 1,5 3,0 5,2 1,5 3,0
140 4,5 1,5 3,0 4,5 1,5 3,0 4,9 1,5 3,0 5,0 1,6 3,0 5,3 1,6 3,0
170
4,7
1,5
3,0
4,7
1,5
3,0
5,1
1,5
3,0
5,2
1,7
3,0
5,4
1,7
3,0
Diameter* Ø 5 Ø 7 Ø 10 Ø 14 Ø 20
D max. 7,5 9,0 12,5 16,5 23,0
d +/-0,05 0,6 0,6 0,8 0,8 1,0
F +/-1,0 5,0 5,0 7,5 7,5 10,0
H max. 11 13 18 22 28
H1 max 3,5 3,5 5,0 5,0 5,0
L1 min. 25 25 25 25 25
L min. 24 24 24 24 24
(mm) - *Disc diameter before epoxy
170
4,7
1,5
3,0
4,7
1,5
3,0
5,1
1,5
3,0
5,2
1,7
3,0
5,4
1,7
3,0
200 4,7 1,6 3,0 4,7 1,6 3,0 5,1 1,6 3,0 5,2 1,8 3,0 5,4 1,8 3,0
250 4,7 1,8 3,0 4,7 1,8 3,0 5,1 1,8 3,0 5,2 2,0 3,0 5,4 2,0 3,0
300 5,0 1,8 3,0 5,0 1,8 3,0 5,5 1,8 3,0 5,6 2,0 3,0 5,6 2,0 3,0
350 5,0 2,0 3,0 5,0 2,0 3,0 5,5 2,0 3,0 5,6 2,2 3,0 5,6 2,2 3,0
400 5,5 2,3 3,0 5,5 2,3 3,0 6,0 2,3 3,0 6,1 2,5 3,0 6,1 2,5 3,0
500 3,8 1,4 3,0 3,8 1,4 3,0 4,3 1,4 3,0 4,4 1,6 3,0 4,9 1,8 3,0
600 3,9 1,4 3,0 3,9 1,4 3,0 4,4 1,4 3,0 4,5 1,6 3,0 5,1 1,8 3,0
750 4,1 1,5 3,0 4,1 1,5 3,0 4,5 1,5 3,0 4,6 1,7 3,0 5,3 1,9 3,0
950 4,5 1,8 3,0 4,5 1,8 3,0 4,9 1,8 3,0 5,1 2,0 3,0 5,6 2,2 3,0
111 4,1 1,6 3,0 4,1 1,6 3,0 4,5 1,6 3,0 4,7 1,8 3,0 5,2 2,0 3,0
131 4,2 1,6 3,0 4,2 1,6 3,0 4,6 1,6 3,0 4,8 1,8 3,0 5,3 2,0 3,0
141 4,3 1,7 3,0 4,3 1,7 3,0 4,7 1,7 3,0 4,9 1,9 3,0 5,4 2,1 3,0
151 4,4 1,7 3,0 4,4 1,9 3,0 4,8 1,9 3,0 5,0 2,1 3,0 5,5 2,3 3,0
171 4,6 1,9 3,0 4,6 2,0 3,0 5,0 2,0 3,0 5,2 2,1 3,0 5,7 2,5 3,0
191 4,8 1,9 3,0 4,8 2,1 3,0 5,2 2,2 3,0 5,4 2,3 3,0 5,9 2,7 3,0
211 4,9 1,9 3,0 4,9 2,1 3,0 5,3 2,2 3,0 5,5 2,3 3,0 6,0 2,7 3,0
231 5,1 2,4 3,0 5,1 2,5 3,0 5,5 2,5 3,0 5,7 2,7 3,0 6,2 2,9 3,0
251 5,3 2,6 3,5 5,3 2,6 3,5 5,7 2,8 3,5 5,9 2,8 3,5 6,4 3,0 3,5
271 6,1 2,7 3,5 6,1 2,9 3,5 6,5 3,1 3,5 6,7 3,1 3,5 7,2 3,3 3,5
301 6,4 2,8 3,5 6,4 2,9 3,5 6,8 3,2 3,5 7,0 3,3 3,5 7,5 3,5 4,0
321 6,6 3,1 4,0 6,6 3,1 4,0 7,0 3,7 4,0 7,2 3,7 4,0 7,7 3,9 4,0
351 6,9 3,4 4,0 6,9 3,4 4,0 7,3 4,0 4,0 7,5 4,0 4,0 8,0 4,2 4,0
381 7,2 3,7 4,0 7,2 3,7 4,0 7,6 4,6 4,0 7,8 4,4 4,0 8,3 4,7 4,0
421 7,5 4,0 4,0 7,5 4,0 4,0 8,0 5,0 4,0 8,2 4,7 4,0 8,7 5,0 4,0
461 7,9 4,3 4,0 7,9 4,3 4,0 8,4 5,0 4,0 8,6 4,9 4,0 9,1 5,1 4,0
481 8,1 4,5 4,0 8,6 5,2 4,0 8,8 5,2 4,0 9,3 5,4 4,0
511 8,3 4,7 4,0 8,8 5,2 4,0 9,0 5,2 4,0 9,5 5,4 4,0
551 9,4 6,0 4,0 9,6 6,0 4,0 10,1 6,3 4,0
621 9,9 6,0 4,0 10,1 6,2 4,0 10,7 6,4 4,0
681 10,5 6,3 4,0 10,7 6,7 4,0 11,2 6,9 4,0
102 12,6 9,8 6,0 12,8 10,2 6,0 13,5 10,4 6,0
Würth Elektronik eiSos GmbH & Co.KG - Radialex department
Würth Elektronik eiSos GmbH & Co.KG - Radialex departmentWürth Elektronik eiSos GmbH & Co.KG - Radialex department
Würth Elektronik eiSos GmbH & Co.KG - Radialex department
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
PAGE/SEITE 2 - PAGES/VON 6
