Step 2

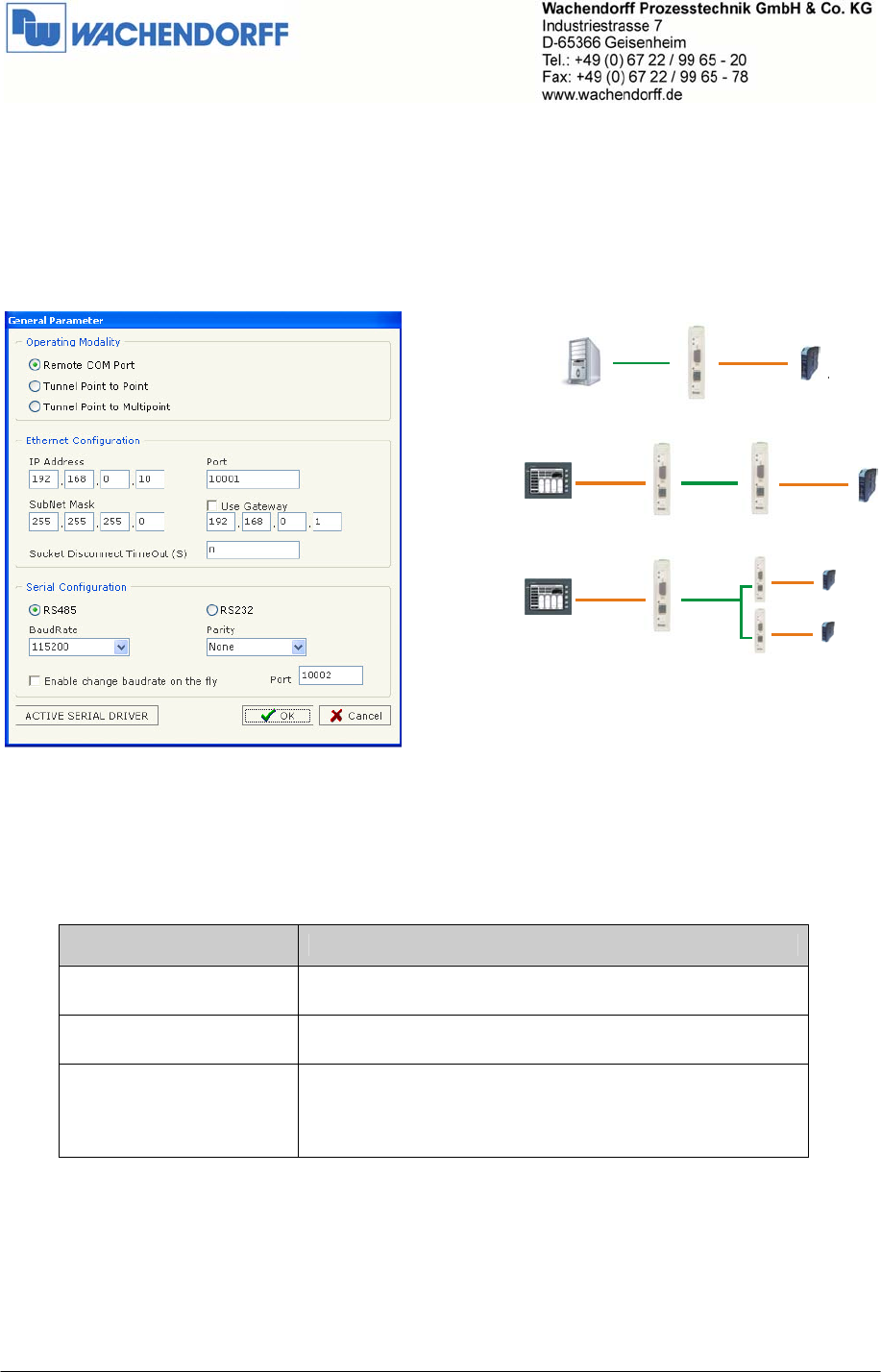

Betätigen Sie nun den Button „General Parameter“, um die grundlegenden Einstellungen der
Kommunikationsschnittstellen vorzunehmen.
Wählen Sie hier Ihre grundsätzliche Funktionsweise des Gerätes aus. Aktivieren Sie dazu das
Kontrollkästchen mit der gewünschten Funktion. Daraufhin ändert sich automatisch die Ansicht des
Fensters. In den nachfolgenden Seiten werden die drei Funktionen genauer erklärt.
Funktion Beschreibung
Remote COM Port
Benutzen Sie das Gerät als virtuelle COM Schnittstelle in
Verbindung mit einer Software auf Ihrem PC.
Tunnel Point to Point
Benutzen Sie zwei Geräte, um eine RS232 oder RS485
Verbindung über eine Ethernetleitung zu tunneln.
Tunnel Point to Multipoint
Benutzen Sie drei oder mehr Geräte, um eine RS232
oder RS485 Verbindung über eine Ethernetleitung zu
tunneln. Dabei dient ein Gerät als Master, die anderen
als Slaves.
Schematische Darstellung PtM (Point to Multipoint)
Seriell
RS232/485
Ethernet
Seriell
RS232/485
Ethernet
Seriell
RS232/485
Seriell
RS232/485
Ethernet
Seriell
RS232/485
Seriell
RS232/485
Schematische Darstellung PtP (Point to Point)
Schematische Darstellung VCOM (virtueller COM Port)
