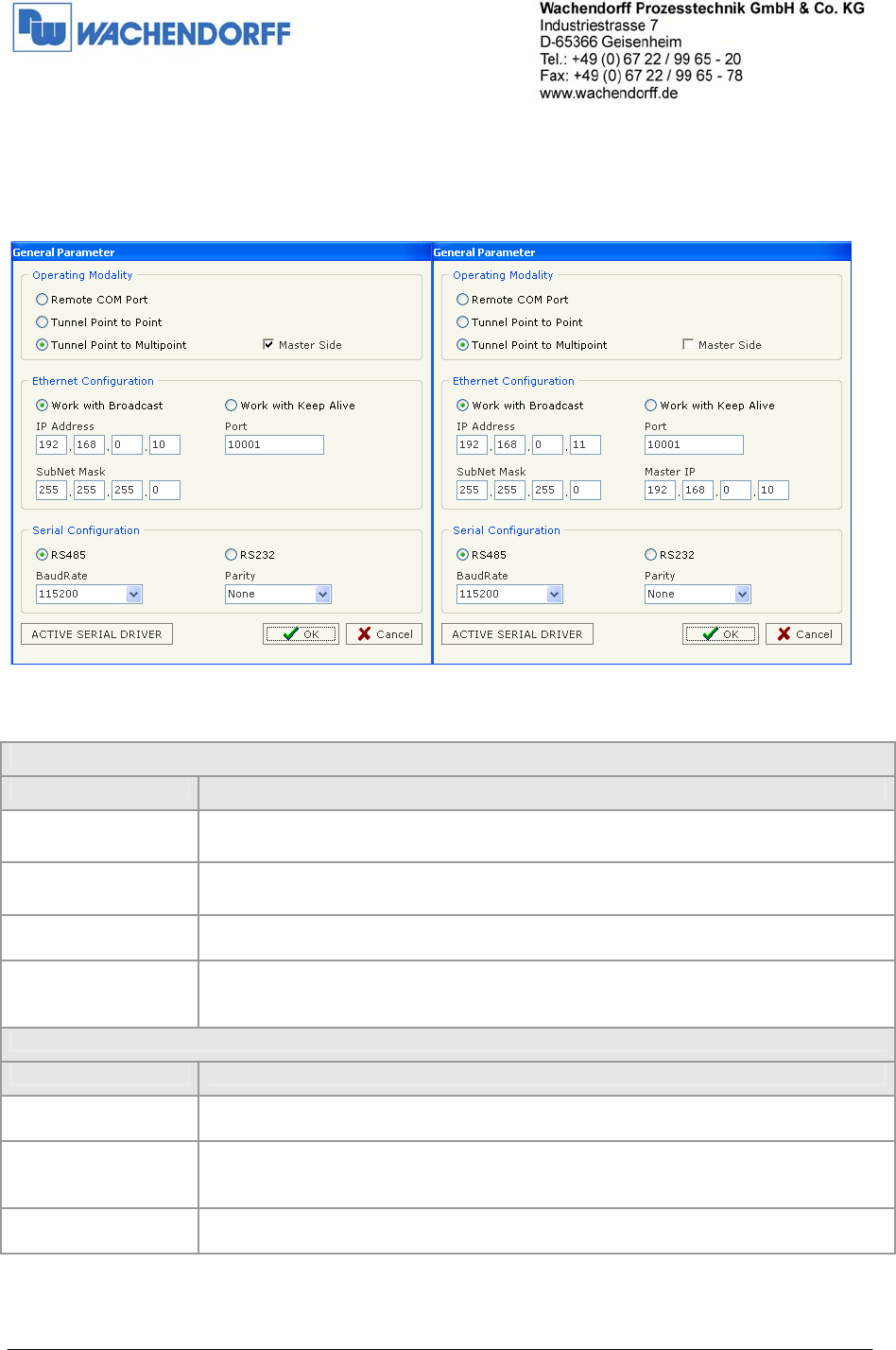

Tunnel Point to Multipoint mit Broadcast
Stellen Sie diese Funktion ein, wenn Sie drei oder mehr serielle Geräte über eine Ethernet-Leitung
verbinden wollen. Dabei hat 1 Gerät die Master-, alle anderen die Slave-Funktion.
Ethernet Configuration
Parameter Beschreibung
Master Side Aktivieren Sie diese Funktion nur bei dem Master-Gerät. Sie unterscheidet
hierbei eindeutig die Master- und Slave-Geräte.
IP-Adresse
Subnetzmaske
Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des
Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar.
Port Sie können den Port, über den die Geräte miteinander kommunizieren, frei
einstellen.
Master IP Geben Sie hier die IP-Adresse des Master-Gerätes ein, mit dem alle Slaves eine
Verbindung aufbauen sollen.
Diese Funktion ist nur in den Slave-Geräten verfügbar!
Seriell Port Setup
Parameter Beschreibung
Auswahl RS485 /
RS232
Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation
verwenden soll.
Baudrate
Parität
Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.
Hinweis:
Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Active Serial Driver Dieser Button hat in dieser Einstellung keine Funktion.
