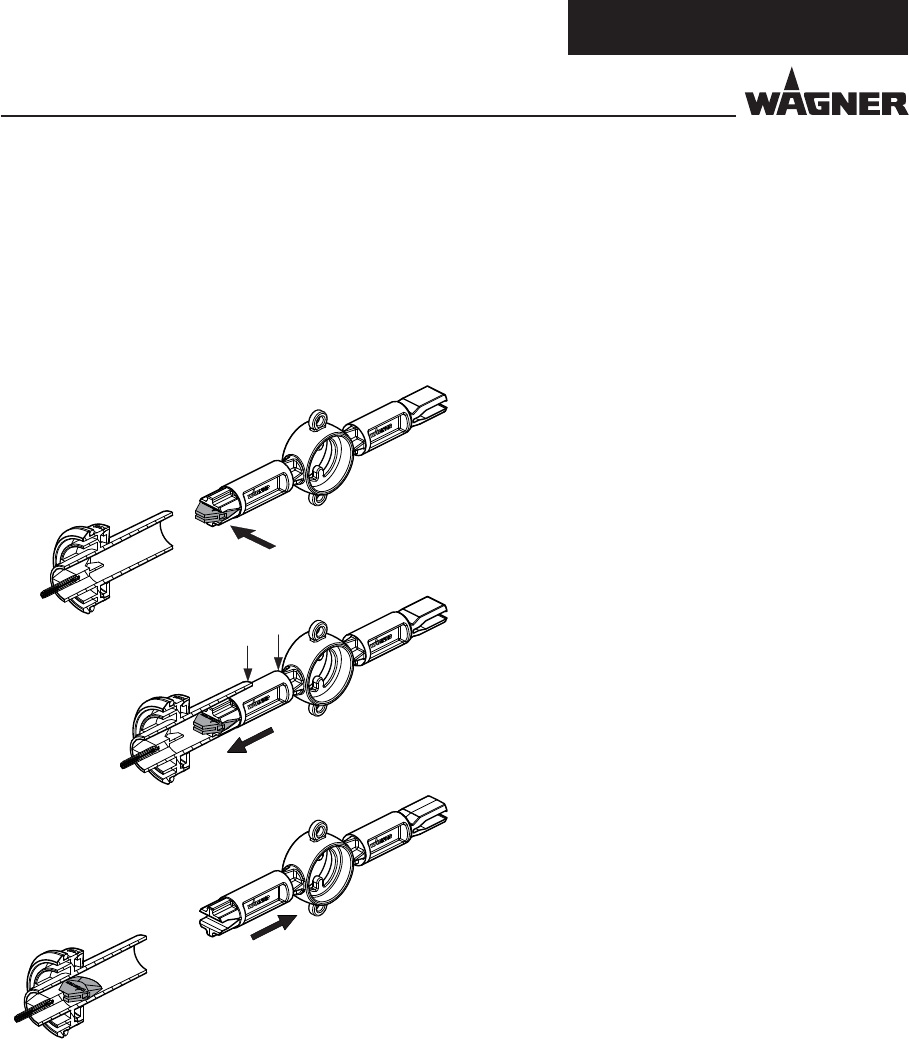

Procedure:
1. Plaats borgspie 2 in spiegereedschap 1.
2. Steek het spiegereedschap met de borgspie
zo ver mogelijk in de opening van de
elektrodehouder.
Wanneer het spiegereedschap met de
borgspie niet tot markering X kan worden
ingestoken, moet het spiegereedschap
iets worden gedraaid tot het wel tot deze
markering kan worden ingestoken.
Markering X moet gelijk liggen met het
uiteinde Y van de elektrodehouder.
3. De borgspie is nu correct gemonteerd
en het spiegereedschap kan weer uit de
elektrodehouder worden teruggetrokken.
4. De borgspie blijft in de elektrodehouder
zitten.
Controleer vóór montage, of de contactvlak ken
op elektrodehouder 3 en in pistoolbehuizing
5 grondig zijn gereinigd, zodat de punt van de
elektrode geleidend wordt verbonden met de
hoogspanningsbron.
5. Vlak- of rondstraalspuitkop met de
bijbehorende elektrodehouder monteren.
Aanwijzing:
Voor het aanbrengen van de borgspie wordt hetzelfde spiegereedschap gebruikt.
