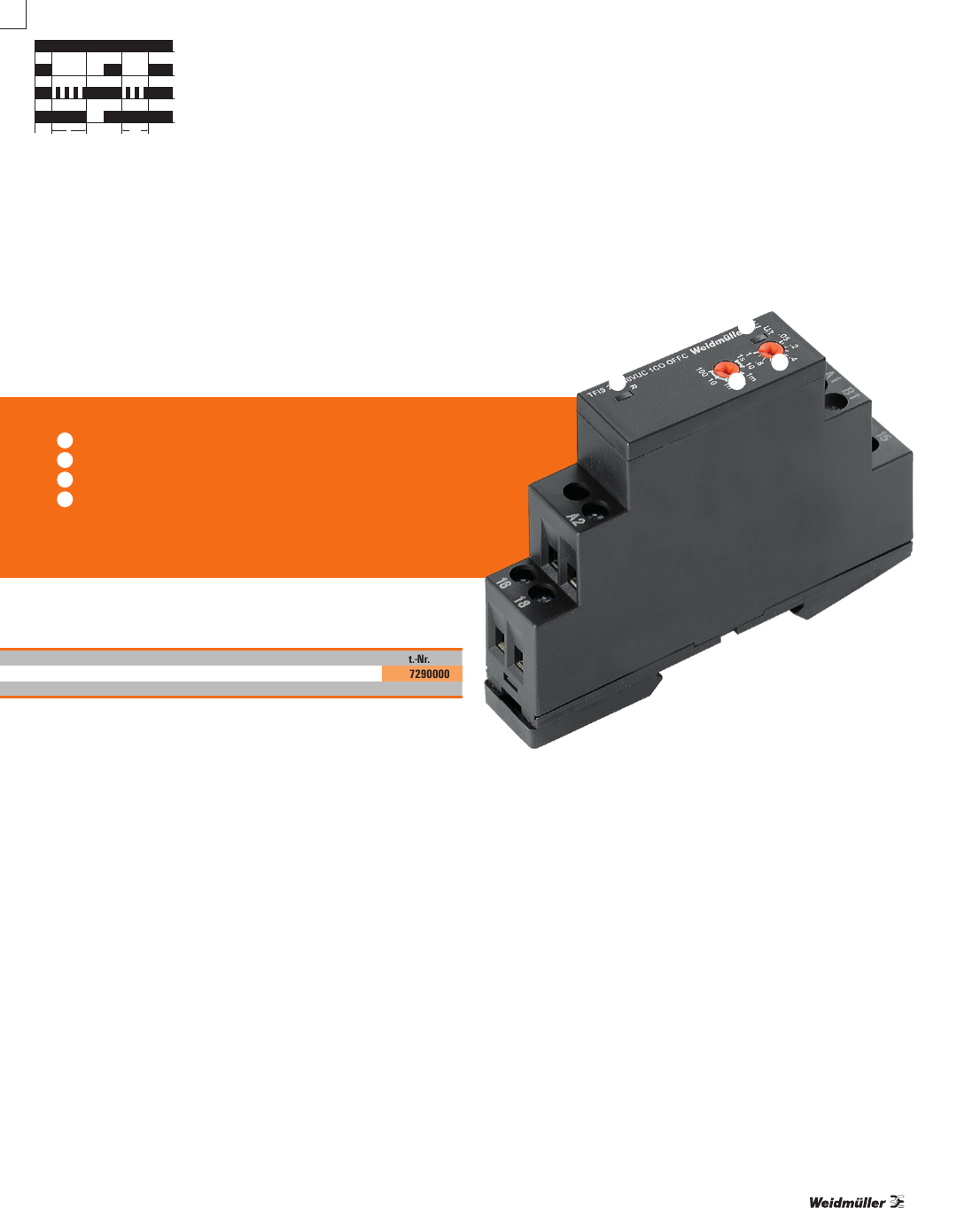

TFI-SERIES - Rückfallverzögert
Zeitfunktion
Rückfallverzögert mit Steuerkontakt (R)
Die Versorgungsspannung U muss ständig am
Gerät anliegen. Mit dem Schließen des Steuer-
kontaktes S zieht das Ausgangsrelais R an. Wird
der Steuerkontakt geöffnet, beginnt die einge-
stellte Zeit t zu laufen. Nach Ablauf der Zeit fällt
das Ausgangsrelais ab. Wird der Steuerkontakt
vor Ablauf der Zeit erneut geschlossen, wird die
bereits abgelaufene Zeit gelöscht und mit dem
nächsten Zyklus erneut gestartet.
A1 / A2
B1 / A2
15 / 18
LED U/T
T<
T
R
Rückfallverzögert
mit Steuerkontakt
1
Zeiteinstellung
2
Zeitskala
3
Statusanzeige (grün): Versorgungsspannung
4
Statusanzeige (gelb): Relais angezogen
Typ Best.-Nr.
TFIS 24-240VUC 1CO OFFC 2697290000
Bestelldaten
1
2
4
3
