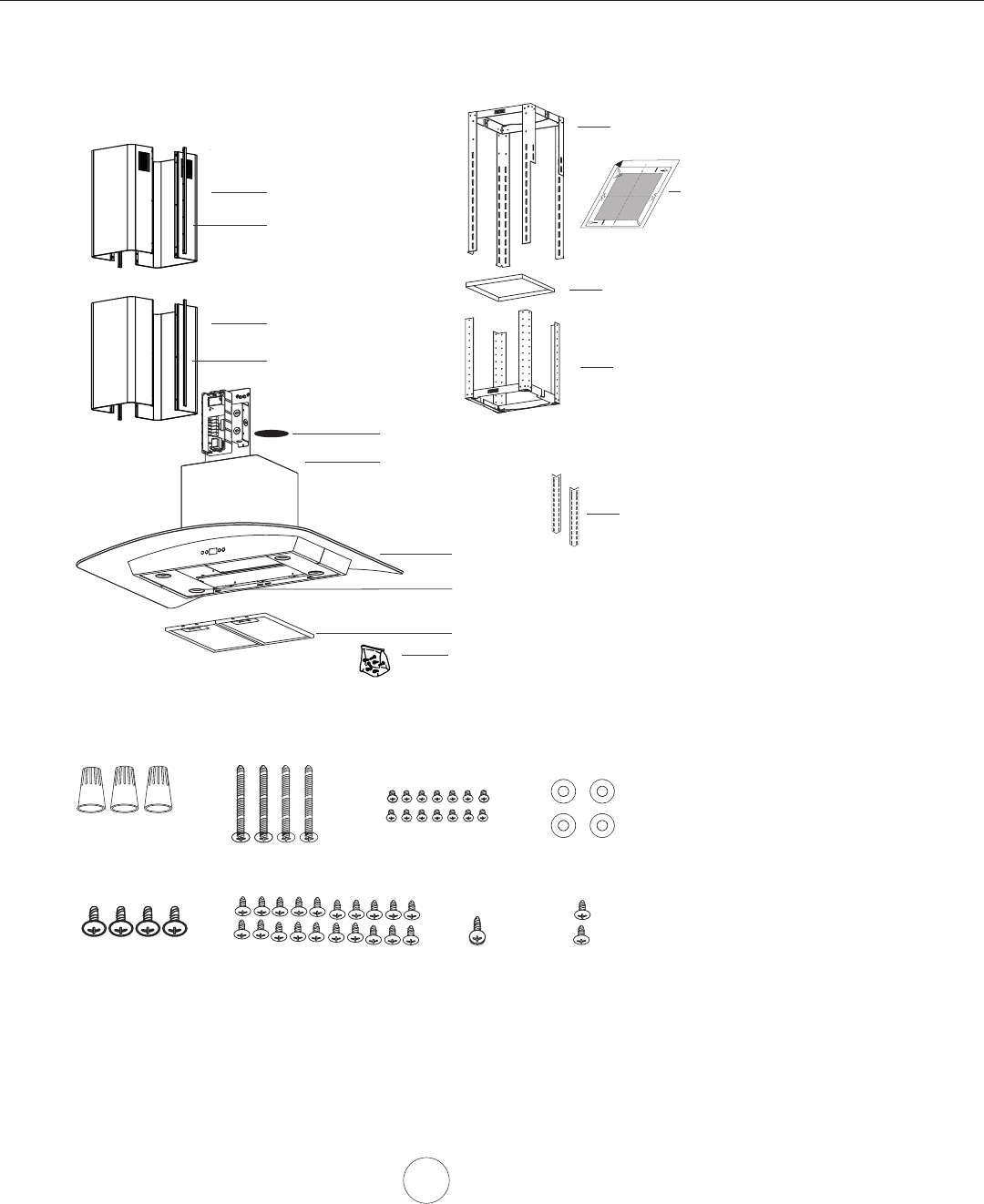

Liste du matériel
4
www.zephyronline.com
1 - Trousse de quincaillerie
2 - Pièces d’habillage larges
2 - Pièces d’habillage minces
1 - Cadre de fixation supérieur
1 - Cadre de fixation inférieur
2 - Pièces de recouvrement
supérieures pour le conduit
2 - Pièces de recouvrement
inférieures pour le conduit
1 - Boîtier de la hotte avec ventilateur (préinstallé)
1 - Pavillon, verre ou inox
2 - Filtres à tamis en aluminium
4 - Ampoules DEL 3W
1 - Registre circulaire de 8” (préinstallé)
MODÈLES : ZML-M90BG/BS , ZML-E42BG/BS
PIÈCES FOURNIES
PIÈCES NON FOURNIES
- Conduit et tous les outils d’installation
- Raccord de câble (si exigé par les codes en vigueur)
- Accessoire – prolongement pour recouvrement de conduit
- Accessoire – reprise d’air
A
B
Devant de la hotte
C
L
/
Zone de découpage ombragée
1 - Gabarit de
plafond en papier
1 - Support de cadre de fixation
(3) Capuchons de
connexion
(4) M6 x 1 -1/2”
(vis à bois)
(20) M4 x 8
(1) M4 x 12
(vis de sûreté)
(14)
v M3 x 5
(vis pour recourvrement
de conduit)
CONTENU DE LA TROUSSE DE QUINCAILLERIE
(4)
3/16 x 1/4
(vis pour pavillon)
(4) rondelles
ø12 OD / ø5 ID
2 - Support de fixation
(2) M4 x 8
