Data Sheet

www.switches-sensors.zf.com
Seite 1 von 2, letztes Update am 2016-09-14,
Spezifikationen können sich ohne Vorankündigung ändern.

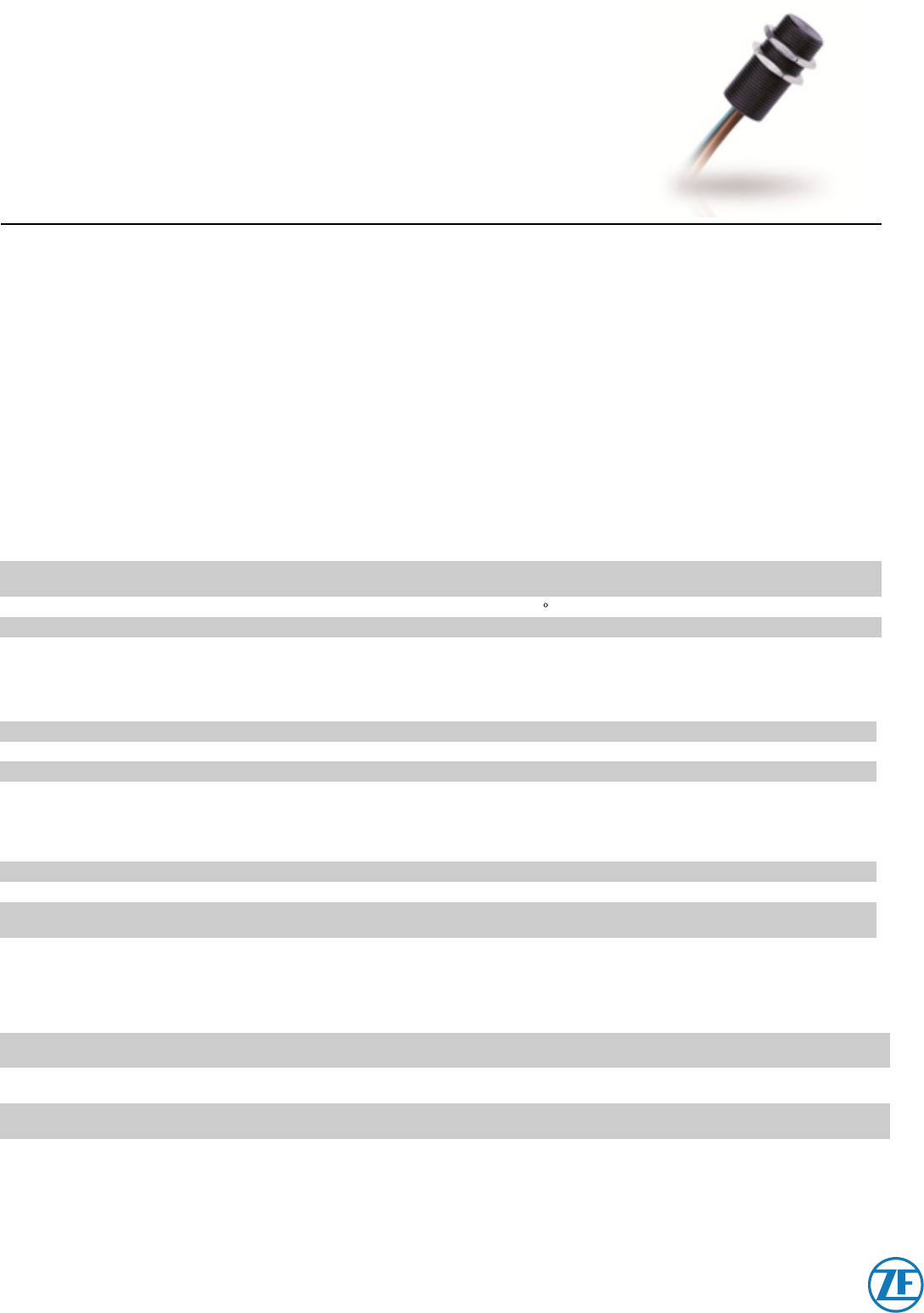

Magnetische Näherungssensoren (Reed)
MP2007 Sensoren
Magnetische Reed-Näherungssensoren
in einem Gewindegehäuse aus Aluminium
Beschreibung
Die Sensoren der Serie MP2 sind Reed-Näherungssensoren. Schließer- und Öffnerkontakte, die ihren Zustand bei Einwirken
eines Magnetfeldes ändern. Die Sensoren übernehmen die Rolle nicht rastender, elektrischer Schalter.
Eigenschaften
Typische Anwendungen
 Kontakte hermetisch abgedichtet für lange Lebensdauer
 Kein Stromverbrauch
 Geeignet für Gleich- und Wechselstromkreise
 RoHS-konform
 Montagezubehör inklusive
 IP65
 Schalt- / Rückschaltabstand*: 3,81 mm – 12,7 mm (0,15 ” – 0,5 ”)*
 Türposition und Verriegelung
 Endschalter
 Strömung / Geschwindigkeit
 Gebäudesicherheit
 Pedalschalter
Umgebungsbedingungen
Vibration
20 g 10 Hz bis 1 kHz (MP200701),
20 g 10 Hz bis 55 Hz (MP200702, MP200703)
Betriebstemperatur
-40 C bis 105 °C (-40 °F bis 221 °F)
Lagertemperatur
-40 °C bis 105 °C (-40 °F bis 221 °F)
IP-Schutzklasse
IP65
Elektrische Daten
Typische Betriebsdauer
1 ms
Durchschlagspannung
200 VDC min.
Schaltspannung und -strom
Siehe Produkttabelle
Kontaktwiderstand und Nennleistung
Siehe Produkttabelle
Mechanische Daten
Gehäusematerial
Aluminium
Maximales Montagedrehmoment
5,65 Nm (50 in lb) auf das Gewinde
Schalt- / Rückschaltabstand*
*mit AS101001 als magnetischer Betätiger
3,81 mm – 12,7 mm (0,15 ” – 0,5 ”)
Produkte
Artikelnummer
Kontaktanordnung
Maximale
Nennleistung
Maximale
Schaltspannung ge
Maximaler
Schaltstrom
Maximaler
Kontaktwiderstand
MP200701
SPST-NO
Form A
10 W
175 VAC/DC
0,5 A
0,200 Ω
MP200702
SPST-NC
Form B
3 W
30VAC/VDC
0,2 A
0,100 Ω
MP200703
SPDT-CO
Form C
3 W
30 VAC/DC
0,2 A
0,100 Ω
Alle MP2007 Sensoren verfügen über Leitungen nach 24 AWG x 305 mm (12 ”)
